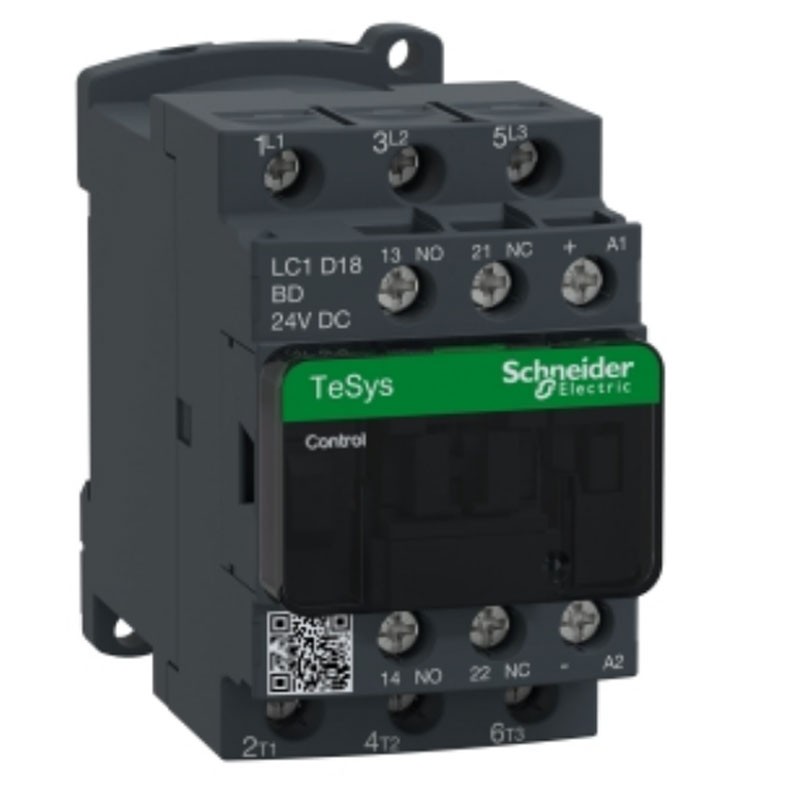

LC1D18BD è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 7,5 kW a 400V.

Comprende una bobina CC da 24 V e contatti ausiliari integrati 1NA+1NC; può essere utilizzato in tutti i sistemi di controllo e in tutte le applicazioni di sicurezza grazie al contatto a specchio NC certificato. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).

Vantaggi:

• Prodotto compatto, 45 mm di larghezza, per montaggio su guida DIN e su pannello
• Separazione tra circuiti di potenza e controllo, agevole accesso frontale a bobina e collegamenti dei contatti ausiliari
• Dotato di una bobina CC da 24 V che può essere alimentata a 50 Hz o 60 Hz
• È provvisto di 2 contatti ausiliari integrati 1NA+1NC
• Elevata durata elettrica, garantita per 2 milioni di cicli a 18 A AC-3 440 V
• Prestazioni del prodotto a favore dell'ambiente



Corrente nominale di impiego:

• 18 A 60 °C) "CA" AC-3 per Circuito di potenza a <= 440 V
• 32 A 60 °C) "CA" AC-1 per Circuito di potenza a <= 440 V
• 18 A 60 °C) "CA" AC-3e per Circuito di potenza a <= 440 V



Potenza motore KW:

• 4 kW a 220...230 V CA 50/60 Hz (AC-3)
• 7,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 9 kW a 415...440 V CA 50/60 Hz (AC-3)
• 10 kW a 500 V CA 50/60 Hz (AC-3)
• 10 kW a 660...690 V CA 50/60 Hz (AC-3)
• 4 kW a 400 V CA 50/60 Hz (AC-4)
• 4 kW a 220...230 V CA 50/60 Hz (AC-3e)
• 7,5 kW a 380...400 V CA 50/60 Hz (AC-3e)
• 9 kW a 415...440 V CA 50/60 Hz (AC-3e)
• 10 kW a 500 V CA 50/60 Hz (AC-3e)
• 10 kW a 660...690 V CA 50/60 Hz (AC-3e)



Potenza motore in hp:

• 1 hp a 115 V per 1 fase motoriCA 50/60 Hz
• 3 hp a 230/240 V per 1 fase motoriCA 50/60 Hz
• 5 hp a 200/208 V per 3 fasi motoriCA 50/60 Hz
• 5 hp a 230/240 V per 3 fasi motoriCA 50/60 Hz
• 10 hp a 460/480 V per 3 fasi motoriCA 50/60 Hz
• 15 hp a 575/600 V per 3 fasi motoriCA 50/60 Hz



Potere di chiusura nominale Irms:

• 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1
• 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
• 300 A a 440 V per Circuito di potenza conforme a IEC 60947



Corrente nominale ammissibile di breve durata (ICW):

• 145 A a <40 °C - 10 s per Circuito di potenza
• 240 A a <40 °C - 1 s per Circuito di potenza
• 40 A a <40 °C - 10 min per Circuito di potenza
• 84 A a <40 °C - 1 min per Circuito di potenza
• 100 A - 1 s per circuito segnalazione
• 120 A - 500 ms per circuito segnalazione
• 140 A - 100 ms per circuito segnalazione



Calibro del fusibile associato:

• 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
• 50 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
• 35 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza



Tensione nominale di isolamento:

• 690 V conforme a IEC 60947-4-1 Circuito di potenza
• 600 V CSA certificato Circuito di potenza
• 600 V UL certificato Circuito di potenza
• 690 V conforme a IEC 60947-1 circuito segnalazione
• 600 V CSA certificato circuito segnalazione
• 600 V UL certificato circuito segnalazione



Robustezza meccanica:

• Vibrazioni contattore aperto (2 Gn, 5...300 Hz)
• Vibrazioni contattore chiuso (4 Gn, 5...300 Hz)
• Urti contattore aperto (10 Gn per 11 ms)
• Urti contattore chiuso (15 Gn per 11 ms)





Connessioni / Morsetti:

• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…2,5 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1,5…6 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1,5…6 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1…6 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1…4 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1,5…6 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1,5…6 mm² - rigidità cavo: solido senza estremità cavo



Coppia di serraggio:

• Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2
• Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2



Altre Caratteristiche:

• Durata meccanica: 30 Mcicli
• Installazione: Piastra - Rail
• Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 - B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
• Limiti tensione circuito di controllo: 0,1...0,25 Uc -40…70 °C diseccitazione DC, 0,7...1,25 Uc -40…60 °C operativo DC, 1...1.25 Uc 60…70 °C operativo DC
• Potenza di spunto in W:5,4 W 20 °C)
• Assorbimento potenza di mantenimento W: 5,4 W a 20 °C
• Tempo di funzionamento: 53,55...72,45 ms chiusura, 16...24 ms apertura
• Costante di tempo: 28 ms
• Massimi cicli operativi: 3600 cicli/h a <60 °C
• Durata elettrica: 1,65 Mcicli 18 A AC-3 a Ue <= 440 V, 1 Mcicli 32 A AC-1 a Ue <= 440 V ,1,65 Mcicli 18 A AC-3e a Ue <= 440 V
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO, 1,5 ms all'attivazione tra contatto NC e NO
• Composizione contatto ausiliario: 1 NO + 1 NC
• Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1, tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
• Frequenza circ. segnalazione: 25...400 Hz
• Trattamento di protezione: TH conforme a IEC 60068-2-30
• Tenuta climatica: conforme a IACS E10 esposizione al calore umido, conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
• Resistenza di isolamento: > 10 MOhm per circuito segnalazione
• Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
• Dimensioni: altezza 77 mm - larghezza 45 mm -  profondità 95 mm
• Temperatura ammessa vicino al dispositivo: -40/+60 °C, -60/+70 °C con declassamento
• Altitudine di funzionamento: 0...3000 m
• Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
• Tenuta al fuoco: V1 conforme a UL 94
• Peso: 0,490 kg
