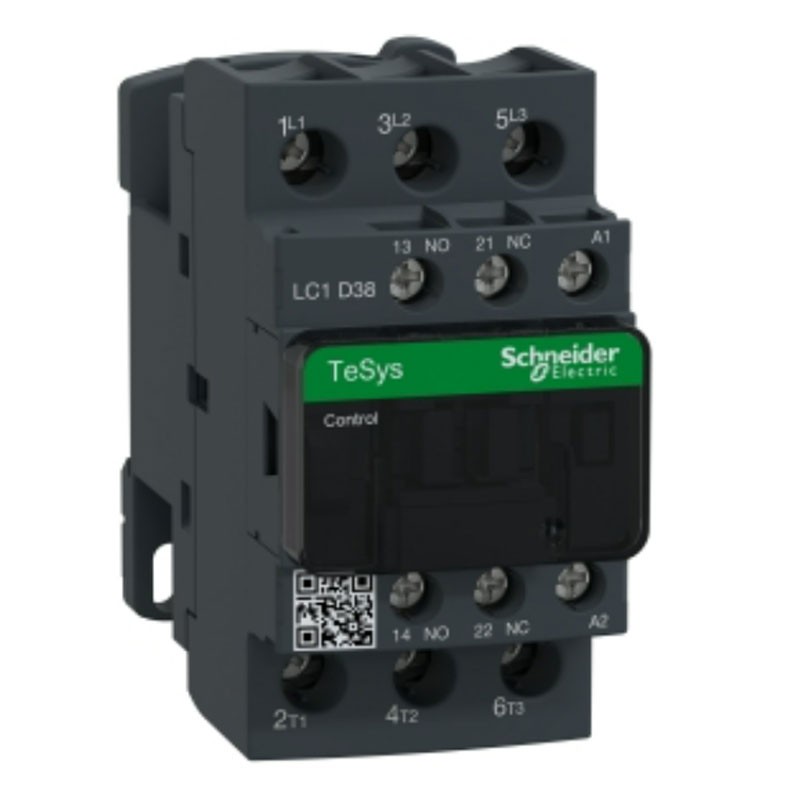

Contattore D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 38 A/690V AC-3 (18,5 kW a 400 V).

Dispone di una bobina AC da 24V da 50/60 Hz, contatti ausiliari integrati 1NO+1NC (certificato a specchio NC), collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 45mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC), conformità Green Premium (RoHS/REACh).

Tensione nominale di impiego:

• <= 690 V "CA" 25...400 Hz Circuito di potenza
• <= 300 V DC Circuito di potenza



Corrente nominale di impiego:

• 50 A 60 °C) CA AC-1 per Circuito di potenza a <= 440 V
• 38 A 60 °C) CA AC-3 per Circuito di potenza a <= 440 V
• 38 A 60 °C) CA AC-3e per Circuito di potenza a <= 440 V



Potenza motore KW:

• 18,5 kW a 500 V CA 50/60 Hz (AC-3)
• 18,5 kW a 660...690 V CA 50/60 Hz (AC-3)
• 7,5 kW a 400 V CA 50/60 Hz (AC-4)
• 18,5 kW a 380...400 V CA 50/60 Hz (AC-3)
• 9 kW a 220...230 V CA 50/60 Hz (AC-3)
• 18,5 kW a 415...440 V CA 50/60 Hz (AC-3)
• 18,5 kW a 500 V CA 50/60 Hz (AC-3e)
• 18,5 kW a 660...690 V CA 50/60 Hz (AC-3e)
• 18,5 kW a 380...400 V CA 50/60 Hz (AC-3e)
• 9 kW a 220...230 V CA 50/60 Hz (AC-3e)
• 18,5 kW a 415...440 V CA 50/60 Hz (AC-3e)



Potenza motore in hp:

• 10 hp a 230/240 V per 3 fasi motoriCA 50/60 Hz
• 10 hp a 200/208 V per 3 fasi motoriCA 50/60 Hz
• 5 hp a 240 V per 1 fase motoriCA 50/60 Hz
• 20 hp a 480 V per 3 fasi motoriCA 50/60 Hz
• 25 hp a 600 V per 3 fasi motoriCA 50/60 Hz



Corrente termica convenzionale in aria aperta:

• 10A a <60 °C per circuito segnalazione
• 50A a <60 °C per Circuito di potenza



Potere di chiusura nominale Irms:

• 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1
• 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
• 550 A a 440 V per Circuito di potenza conforme a IEC 60947



Corrente nominale ammissibile di breve durata ICW:

• 60 A a <40 °C - 10 min per Circuito di potenza
• 430 A a <40 °C - 1 s per Circuito di potenza
• 150 A a <40 °C - 1 min per Circuito di potenza
• 310 A a <40 °C - 10 s per Circuito di potenza
• 100 A - 1 s per circuito segnalazione
• 120 A - 500 ms per circuito segnalazione
• 140 A - 100 ms per circuito segnalazione



Calibro del fusibile associato:

• 10 A gG per circuito segnalazione conforme a IEC 60947-5-1
• 63 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza
• 63 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza




Tensione nominale di isolamento:

• 600 V CSA certificato Circuito di potenza
• 600 V UL certificato Circuito di potenza
• 690 V conforme a IEC 60947-1 circuito segnalazione
• 600 V CSA certificato circuito segnalazione
• 600 V UL certificato circuito segnalazione
• 690 V conforme a IEC 60947-4-1 Circuito di potenza



Connessioni – morsetti:

• Morsetti di fissaggio a vite circuito di controllo: 2 1…2,5 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 1 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite circuito di controllo: 2 1…4 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 2,5…10 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 2,5…10 mm² - rigidità cavo: flessibile senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1…10 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 1,5…6 mm² - rigidità cavo: flessibile con estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 1 1,5…10 mm² - rigidità cavo: solido senza estremità cavo
• Morsetti di fissaggio a vite Circuito di potenza: 2 2,5…10 mm² - rigidità cavo: solido senza estremità cavo



Coppia di serraggio:

• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm
• Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2
• Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2



Robustezza meccanica:

• Vibrazioni contattore aperto (2 Gn, 5...300 Hz)
• Vibrazioni contattore chiuso (4 Gn, 5...300 Hz)
• Urti contattore chiuso (15 Gn per 11 ms)
• Urti contattore aperto (8 Gn per 11 ms)



Caratteristiche:

• Durata meccanica: 15 Mcicli
• Tipo circuito di controllo: CA a "50/60 Hz"
• Composizione contatto ausiliario: 1 NO + 1 NC
• Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1, Tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
• Frequenza circuito segnalazione: 25...400 Hz
• Tensione minima di commutazione: 17V per circuito segnalazione
• Corrente minima di commutazione: 5 mA per circuito segnalazione
• Resistenza di isolamento: > 10 MOhm per circuito segnalazione
• Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
• Compatibilità contatto M2
• Copertura di protezione Con
• Capacità di interruzione nominale: 550 A a 440 V per Circuito di potenza conforme a IEC 60947
• Impedenza media: 2 mOhm 50 Hz - Ith 50 A per Circuito di potenza
• Dissipazione di potenza per polo:5 W AC-1 - 3 W AC-3 - 3 W AC-3e
• Grado di inquinamento: 3
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
• Tecnologia bobina: senza modulo soppressore integrato
• Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
• Massima durata cicli: 3600 cicli/h a <60 °C
• Potenza di spunto in VA: 70 VA 60 Hz 0,75 20 °C) - 70 VA 50 Hz 0,75 20 °C)
• Assorbimento potenza di mantenimento VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)
• Dissipazione di calore: 2…3 W a 50/60 Hz
• Tempo di funzionamento: 4...19 ms apertura - 12...22 ms chiusura
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO, 1,5 ms all'attivazione tra contatto NC e NO
• Installazione: Rail – Piastra
• Temperatura ammessa vicino al dispositivo: -40/+60 °C, -60/+70 °C con declassamento
• Altitudine di funzionamento: 0...3000 m
• Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
• Tenuta al fuoco: V1 conforme a UL 94
• Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
• Trattamento di protezione: TH conforme a IEC 60068-2-30
• Tenuta climatica: Conforme a IACS E10 esposizione al calore umido, conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
• Dimensioni: altezza 85 mm - larghezza 45 mm - profondità 92 mm
• Peso 380 grammi
