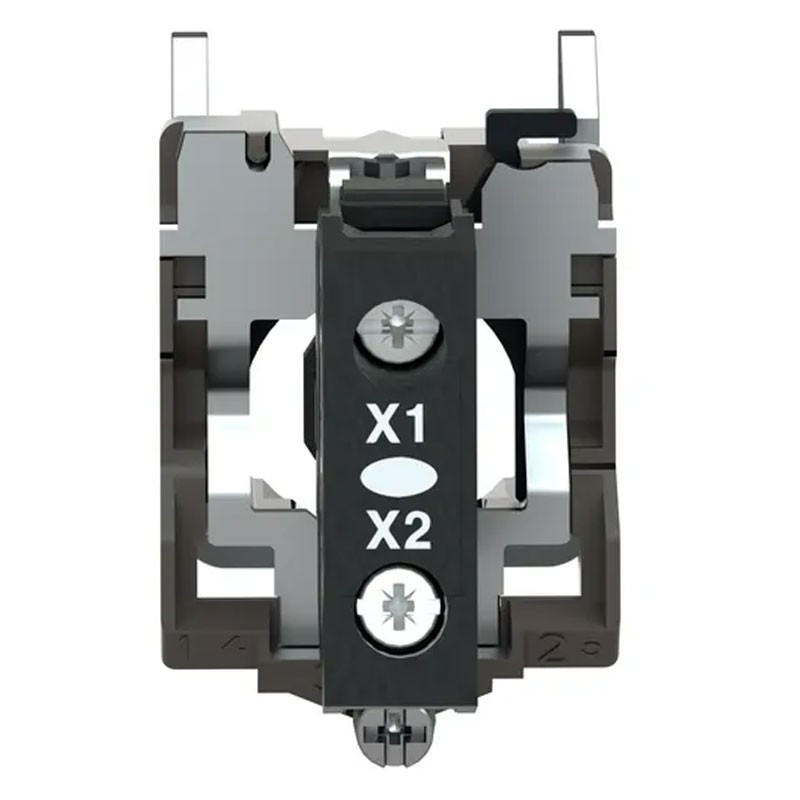

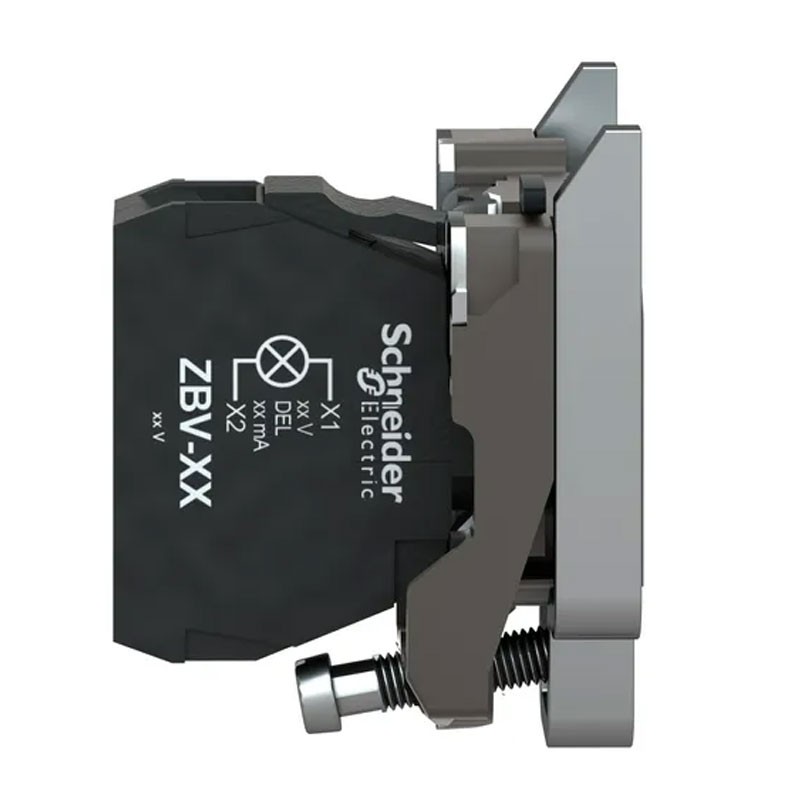

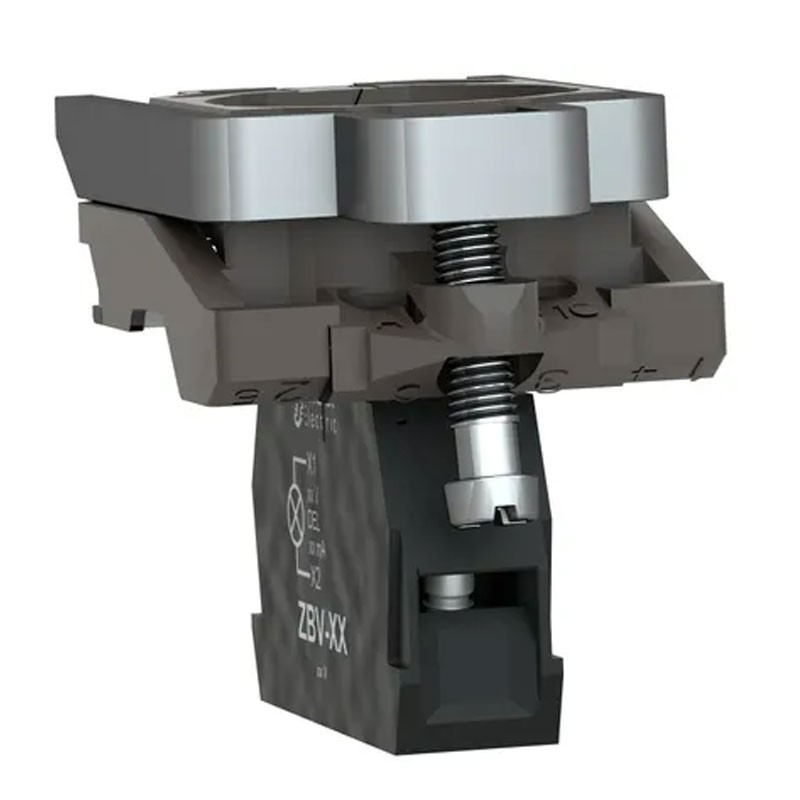

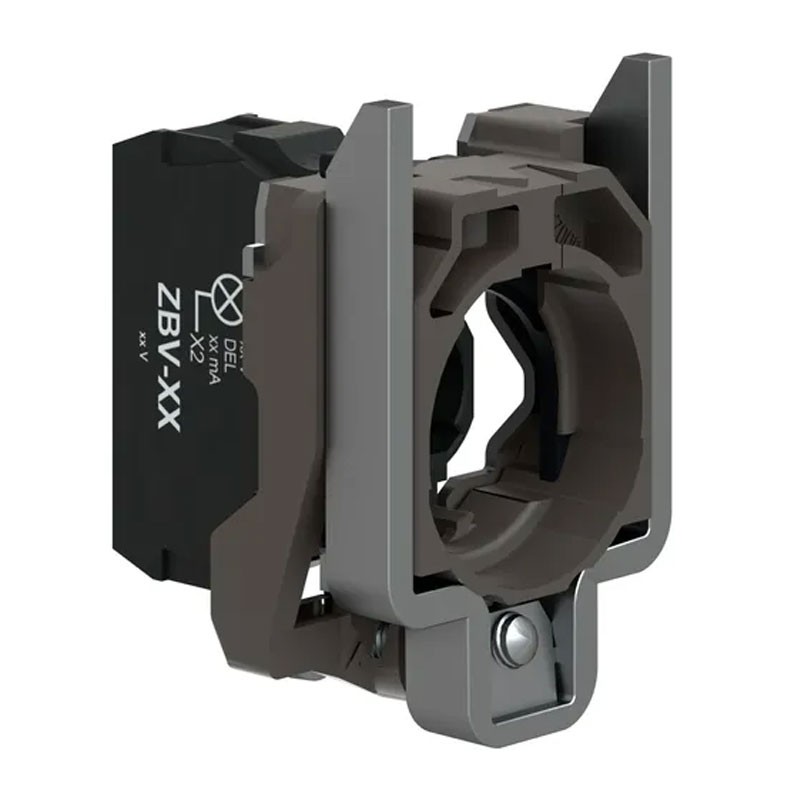

L'elemento luminoso Harmony XB4 di Schneider Electric con corpo/base di fissaggio funziona con la lampadina BA9s.

È alimentato a 250 VAC/DC e utilizza morsetti a vite. Ha un corpo in metallo ed è compatibile con le lampade spia Harmony XB4. Questo elemento luminoso permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione. Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite il gruppo a clip e collegato con semplici collegamenti a vite. Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione tramite lampadina BA9s. Protegge gli operatori da contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.

Forma della testa (vite):

• Testa a croce compatibile con Philips no 1 cacciavite
• Testa a croce compatibile con pozidriv No 1 cacciavite
• Scanalato compatibile con piatto Ø 4 mm cacciavite
• Scanalato compatibile con piatto Ø 5,5 mm cacciavite




Altre caratteristiche tecniche:

• Descrizione morsetti ISO n°1 (X1-X2)PL
• Peso 0,052 kg
• Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
• Tensione nominale di isolamento [Ui]: 600 V (grado di inquinamento 3) conforme a EN 60947-1
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN 60947-1
• Tipo di segnalazione: Fisso
• Trattamento di protezione: TH
• Temperatura di stoccaggio: -40…70 °C
• Temperatura ambiente: -40…70 °C
• Classe di protezione contro le scariche elettriche: Classe I conforme a IEC 60536
• Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
• Tenuta agli urti: 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27, 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
