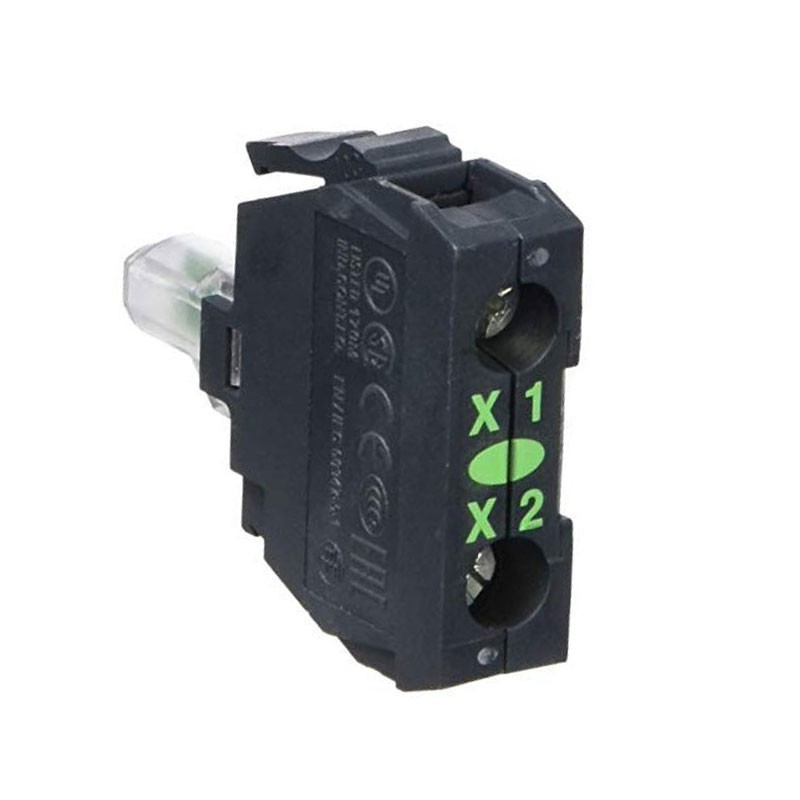

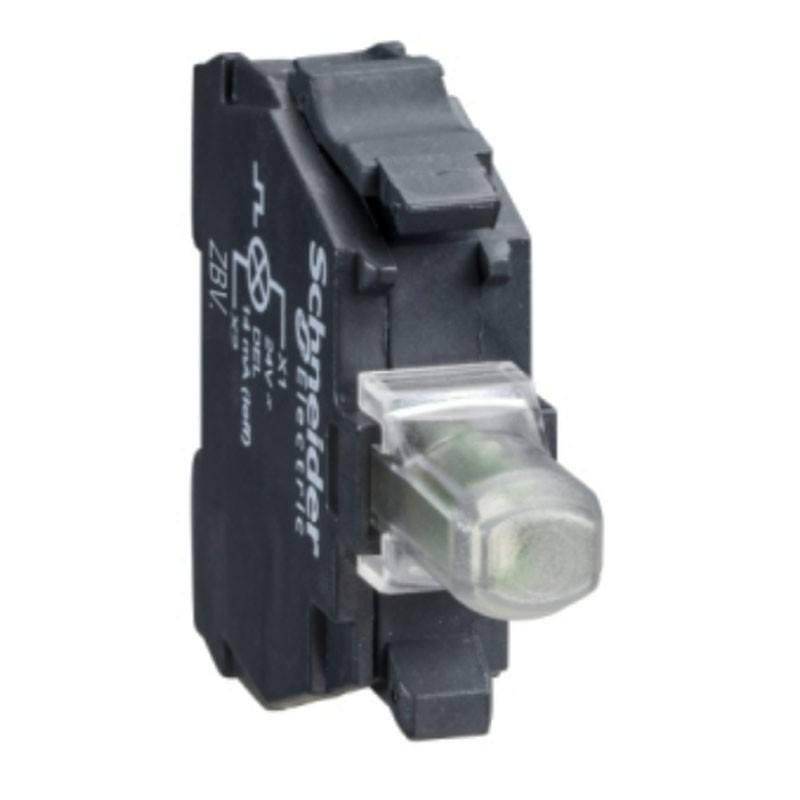

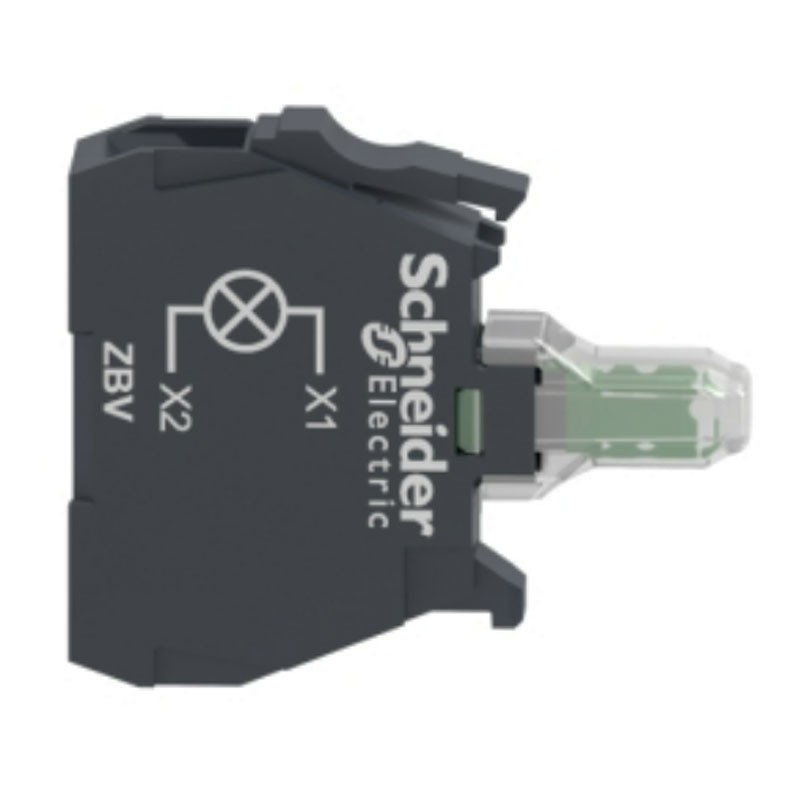

L'elemento luminoso Harmony XB4 XB5 di Schneider Electric è di colore verde e funziona con un LED integrato.

Vantaggi:

• È alimentato da 230 a 240 V AC e utilizza morsetti a vite.
• Ha un corpo di plastica. Questo elemento luminoso permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione
• Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite montaggio a scatto e collegato con semplici collegamenti a vite
• Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione a LED integrato
• Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20



Connessioni – morsetti:

• Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1
• Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1



Forma della testa (vite):

• Testa a croce compatibile con Philips no 1 cacciavite
• Testa a croce compatibile con pozidriv No 1 cacciavite
• Scanalato compatibile con piatto Ø 4 mm cacciavite
• Scanalato compatibile con piatto Ø 5,5 mm cacciavite



Resistenza alle scariche elettrostatiche:

• 6 kV sul contatto (su parti metalliche) conforme a IEC 61000-4-2
• 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-4-2



Altre caratteristiche tecniche:

• Durata vita: 100000 ore a tensione nominale e 25 °C
• Resistenza alle sovratensioni 1 kV conforme a IEC 61000-4-5
• Montaggio elementi di contatto o luminosi: montaggio anteriore diretto sul pulsante
• Trattamento di protezione TH
• Temperatura di stoccaggio: -40/+70 °C
• Temperatura ambiente operativa: -40/+70 °C
• Grado di protezione IP: IP20 conforme a IEC 60529
• Resistenza ai transitori rapidi: 2 kV conforme a IEC 61000-4-4
• Resistenza ai campi elettromagnetici: 10 V/m conforme a IEC 61000-4-3
• Emissione elettromagnetica: Classe B conforme a IEC 55011
