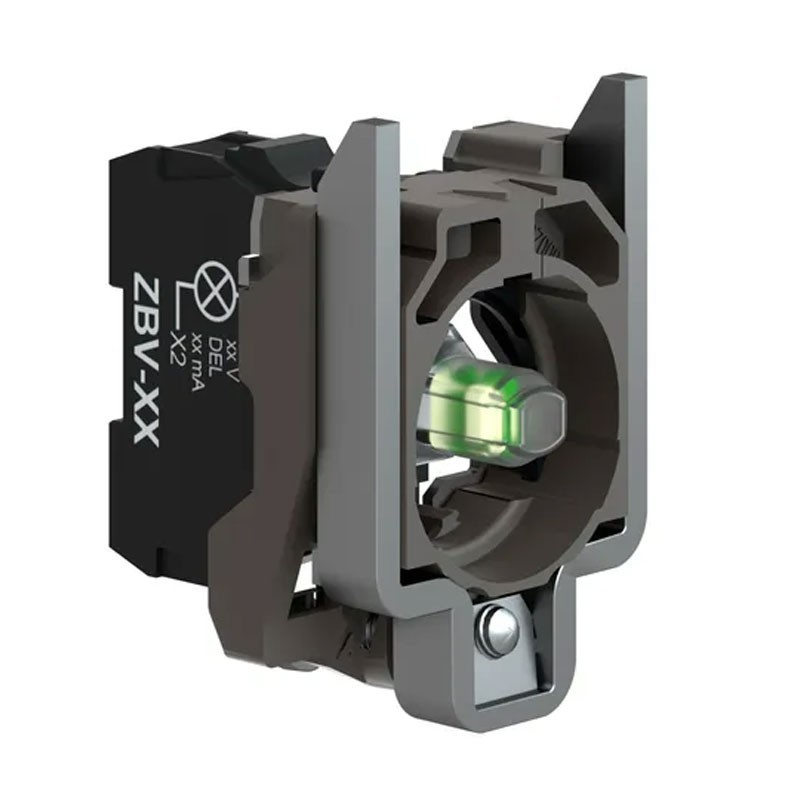

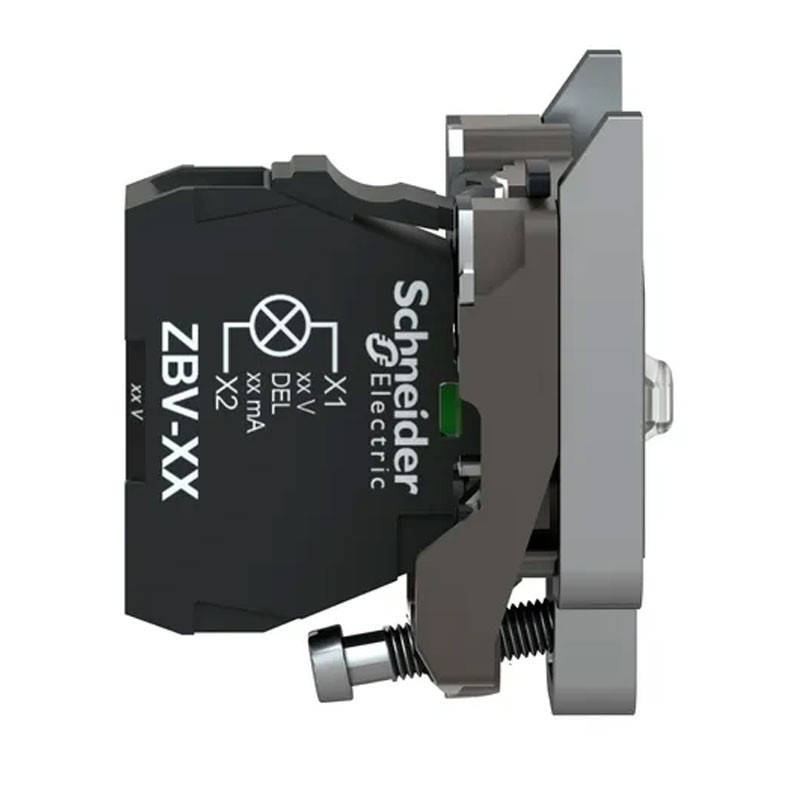

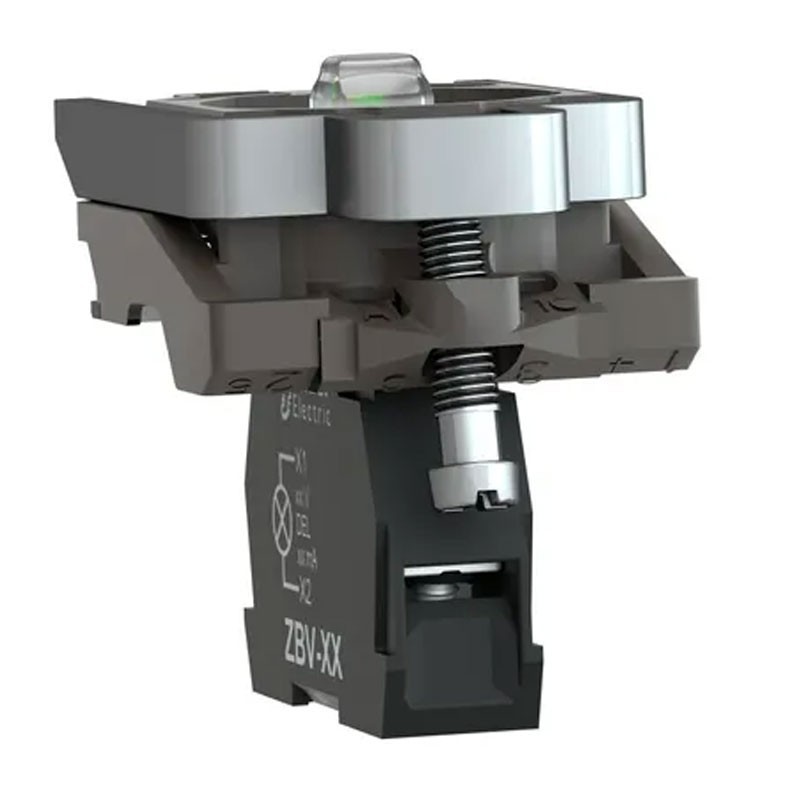

L'elemento luminoso Harmony XB4 di Schneider Electric con corpo/base di fissaggio è blu e funziona con un LED integrato.

È alimentato a 24 VAC/DC e utilizza morsetti a vite. Ha un corpo in metallo ed è compatibile con le lampade spia Harmony XB4.

Questo elemento luminoso permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione. Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite montaggio a scatto e collegato con semplici collegamenti a vite.

Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione a LED integrato.

Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.

Caratteristiche:

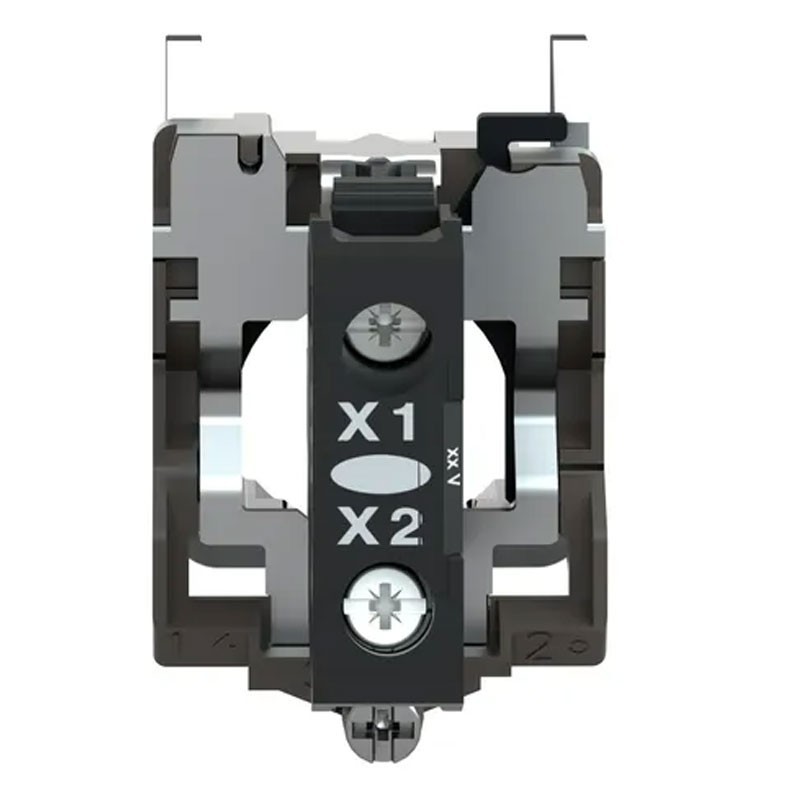

• Connessioni morsetti: Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo - Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo
• Coppia di serraggio: 0,81,2 Nm conforme a EN 60947-1
• Resistenza alle sovratensioni: 1 kV conforme a IEC 61000-4-5
• Temperatura di stoccaggio: -40/+70 °C
• Temperatura ambiente operativa: -40/+70 °C
• Classe I conforme a IEC 60536
• Resistenza alle vibrazioni: 5 gn (F= 2500 Hz) conforme a IEC 60068-2-6
• Tenuta agli urti: 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 - 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
• Resistenza ai transitori rapidi: 2 kV conforme a IEC 61000-4-4
• Resistenza ai campi elettromagnetici: 10 V/m conforme a IEC 61000-4-3
• Resistenza alle scariche elettrostatiche: 6 kV sul contatto (su parti metalliche) conforme a IEC 61000-2-6 - 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-2-6

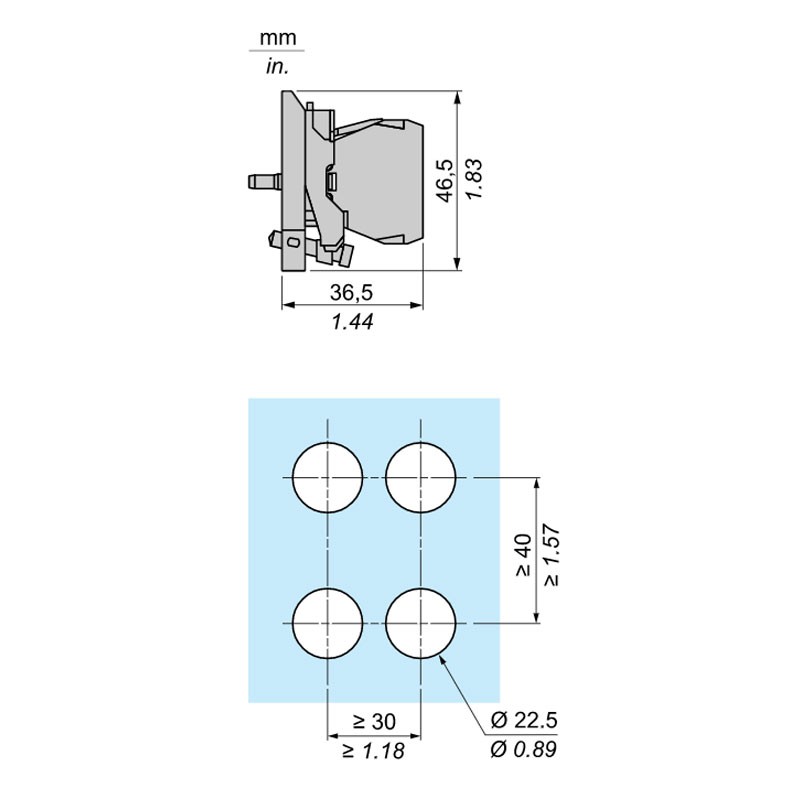

• Dimensioni: altezza 47 mm larghezza 30 mm profondità 37 mm



Forma della testa (vite):

• Testa a croce compatibile con Philips no 1 cacciavite
• Testa a croce compatibile con pozidriv No 1 cacciavite
• Scanalato compatibile con piatto Ø 4 mm cacciavite
• Scanalato compatibile con piatto Ø 5,5 mm cacciavite
