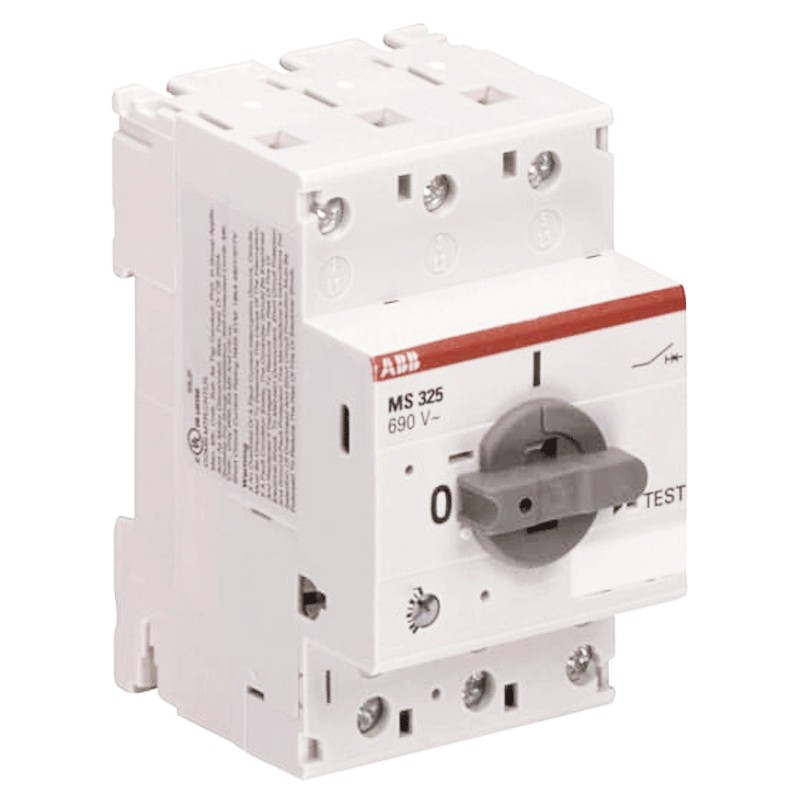

Il salvamotore è installato sul cavo che alimenta il motore e, quando il motore si blocca per un effetto meccanico o (nei sistemi trifase) perché viene a mancare una fase, esso rileva un eccessivo assorbimento ed interrompe automaticamente l'energia elettrica salvaguardando l'integrità del motore.

Caratteristiche:

• Serie Abb
• Potere di cortocircuito di servizio nominale (230 Vac) 100 kA
• Potere di cortocircuito estremo nominale (230 Vac) 100 kA
• Impostazione corrente nominale di cortocircuito istantanea 135.5A
• Campo di impostazione 6.3 ... 9.0A
• Potenza operativa nominale AC-3 (Pe) (400 V) Trifase 4 kW
• Tensione nominale di funzionamento Circuito Principale 690 Vac - Circuito Principale 440 Vdc
• Corrente Operativa Nominale 9A
• Corrente operativa nominale AC-3 9A
• Frequenza nominale Circuito Principale 50 Hz/60 Hz
• Tensione nominale di tenuta ad impulso (Uimp) Circuito Principale 6 kV
• Tensione nominale di isolamento (Ui) 690 V
• Perdita di potenza a Condizioni Operative Nominali per Polo 0.9 W
• 3 poli
• 2,5 moduli
• Grado di protezione Alloggiamento IP20 - Circuito principale Terminali IP20
• Grado di inquinamento 3
• Coppia di serraggio Circuito Principale 1,4 Nm
• Tipo di attuatore Maniglia rotante
• Indicazione posizione contatto ON / OFF
• Temperatura ambiente In funzione In funzione -25 ... +50 °C - In magazzino -50 ... +80 °C
• Corrente termica convenzionale in aria libera (Ith) Circuito Principale 9 A
• Larghezza 54 mm
• Altezza 87,5 mm
• Profondità 75,5 mm
• Peso netto 0.34 kg
• Durata elettrica 50000 cicli
• Durata meccanica 100000 cicli
• Tipo di morsetto Screw Terminals
• Sezioni dei cavi-circuito principale
• Flessibile con ghiera 1/2x 0,75 ... 4 mm²
• Flessibile con ghiera isolata 1/2x 0,75 ... 4 mm²
• Flessibile 1/2x 1 ... 6 mm²
• Rigido 1/2x 1 ... 6 mm²
• Lunghezza di spelatura cavo Circuito ausiliario 8 mm - Circuito principale 10 mm
• Cacciavite consigliato M3.5 Pozidriv 2
• Posizione di montaggio Posizione da 1 a 6
• Montaggio su barra DIN:
• TH35-15 (guida di montaggio 35 x 15 mm) sec. a IEC 60715
• TH35-7.5 (guida di montaggio 35 x 7,5 mm) sec. a IEC 60715
• Amperaggio UL/CSA 9A
• Altitudine operativa massima consentita 2000 m
• Resistenza agli urti sec. secondo IEC 60068-2-27 11 ms impulso 15 g
• Resistenza alle vibrazioni sec. secondo IEC 60068-2-6 - 5g / 10 ... 150 Hz
