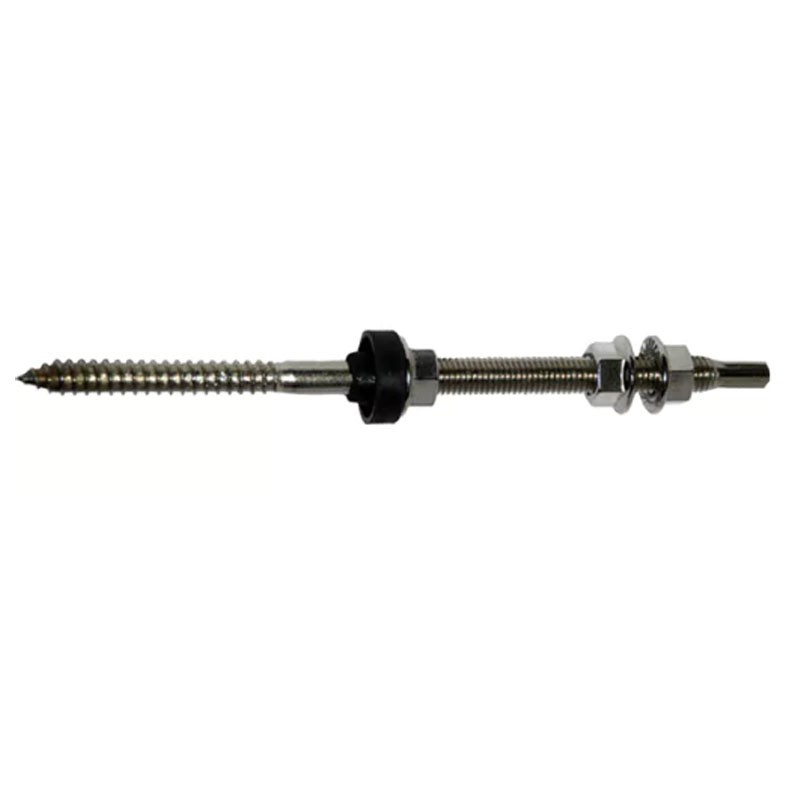

Fischer Doppelgewindeschraube für Photovoltaikanlagen 10X250 mm A2 00071203
FIS 00071203
Fischer Doppelgewinde-Photovoltaikschraube STSR M10X250 mm aus rostfreiem Stahl A2, mit folgenden Eigenschaften
- Durchmesser 9,0 mm
- Gesamtlänge 250 mm
- Gewinde M10 mm
- Holzgewinde Länge 66 mm
- Länge des metrischen Gewindes 90 mm
- Länge des Schaftes 80 mm
Fischer Doppelgewindeschraube für Photovoltaikanlagen 10X250 mm A2 00071203
3,63 €
inkl. MwSt.
3,63 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 3989
: 78
Vorteile:
- Die Doppelgewindeschraube für Photovoltaikanlagen auf Wellblechdächern mit Holz- oder Betonunterkonstruktion
- Komplett: die STSR Doppelgewindeschraube wird vormontiert mit EPDM-Dichtung, Mutter zum Festziehen und Mutternpaar zur Verbindung mit den MW- oder SSP-Halterungen geliefert
- Schnell: schnelle Installation, da die Abdeckung während der Installation nicht entfernt werden muss
- Wasserdicht: dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Deckels erhalten
- Ausführungen: Schrauben und Bolzen aus rostfreiem Stahl A2-70 nach EN ISO 3506-1/2;2009
Andere Informationen:
- Anwendungen- Geeignet für: Wellblechdachsystem mit: Solar-Lichtprofil, Solar-Fischprofil
- Befestigung Doppelgewindeschraube STSR: Mit chemischem Dübel FIS V auf Betonbalken und -platten, Mit chemischem Dübel FIS V und Maschenanker FIS HK auf Hohlkörperplatten, Direkt auf Holzbalken nach Bohren von Führungsloch
- Trägermaterialien: Betonbalken und -platten, Betonbodenplatten, Holzbalken
- Zertifizierungen: TUV - R 60154136
Montage:
- Bestimmen Sie die Länge der STSR-Doppelgewindeschraube entsprechend der Dicke der Tragkonstruktion.
- Bestimmen Sie den Abstand der STSR-Doppelgewindeschrauben entsprechend den Schnee- und Windlasten des Montagebereichs und der Dachneigung.
- Bestimmen Sie die Position der STSR-Doppelgewindeschrauben entsprechend der Tragkonstruktion und dem Systemlayout.
- Bohren Sie den Träger entsprechend dem Schraubendurchmesser und der Art des Trägers.
- Befestigen Sie die Doppelgewindeschraube STSR an der Konstruktion, indem Sie den EPDM-Gummi in Kontakt mit der Abdeckung bringen.
- Ziehen Sie die Flanschmutter MU F auf der Dichtung an, um die Wasserdichtigkeit zu gewährleisten.
- Befestigen Sie die Anschlussplatte SSP oder MW, indem Sie sie mit den Muttern MU F in der Höhe verstellen.
Ottimo prodotto, conforme alla descrizione
Perfecto, FISCHER primera marca.
Abrazadera de Fischer, pre-ensambladas ajustable único de la UAP de 30-50 mm 00519784
Soddisfatto delle viti Fischer sono di buona qualità
Todo perfecto, los tornillos son de calidad
Technische Daten
- Art: Schrauben
