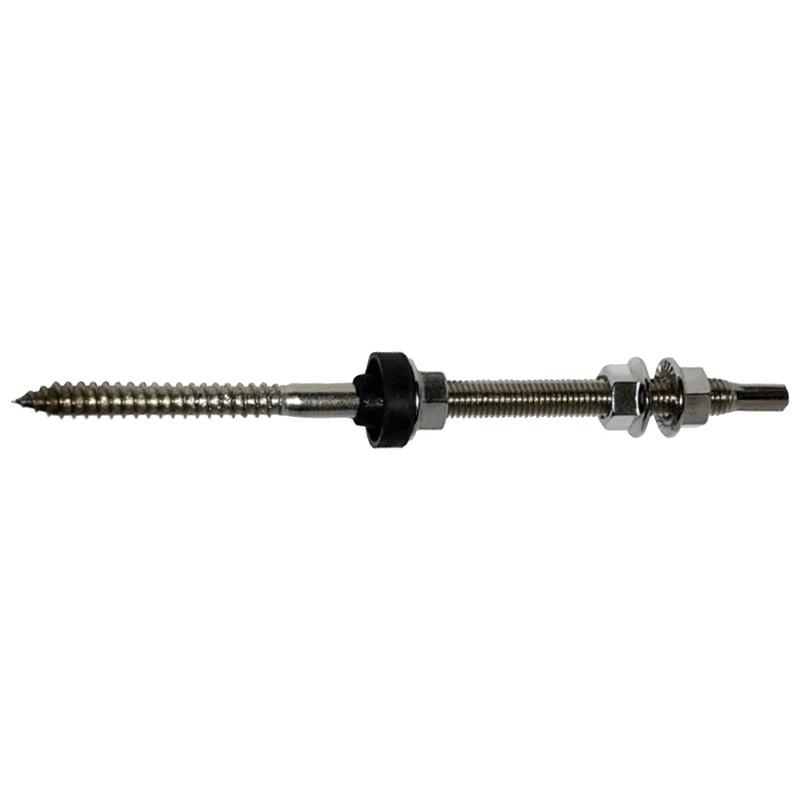

Fischer Doppelgewindeschraube für PV-Anlagen M12x300mm 71204
FIS 00071204
8001132712047
Fischer-Doppelgewindeschraube M12x300mm, für Photovoltaikanlagen auf Wellblechdächern mit Holz- oder Betonunterkonstruktion.
Fischer Doppelgewindeschraube für PV-Anlagen M12x300mm 71204
5,03 €
inkl. MwSt.
5,03 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 928
: 57
Vorteile:
- Komplett: die STSR-Doppelgewindeschraube wird vormontiert mit EPDM-Dichtung, Mutter zum Festziehen und Mutternpaar zur Verbindung mit den MW- oder SSP-Halterungen geliefert
- Schnell: schnelle Installation, da die Abdeckung während der Installation nicht entfernt werden muss
- Wasserdicht: dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Deckels erhalten
Geeignet für:
Wellblechdachsystem mit:
- Solar-Licht-Profil
- Solar-Fischprofil
Befestigungsschraube mit Doppelgewinde STSR:
- Mit FIS V-Chemieanker auf Betonbalken und -platten
- Mit FIS V-Chemieanker und FIS HK-Gewebeanker auf Betonplatten
- Direkt auf Holzbalken nach dem Bohren des Führungslochs
Anwendungen:
- Balken und Platten aus Beton
- Lehmzementboden
- Holzbalken
Montage:
- Bestimmen Sie die Länge der STSR-Doppelgewindeschraube entsprechend der Dicke der Tragkonstruktion
- Legen Sie die Abstände der STSR-Doppelgewindeschrauben entsprechend den Schnee- und Windlasten des Montagebereichs und der Dachneigung fest
- Bestimmen Sie die Position der STSR-Doppelgewindeschrauben in Abhängigkeit von der Tragstruktur und dem Systemlayout
- Bohren Sie die Stütze je nach Schraubendurchmesser und Art der Stütze
- Befestigen Sie die Doppelgewindeschraube STSR an der Struktur, indem Sie den EPDM-Gummi in Kontakt mit der Abdeckung bringen
- Ziehen Sie die Flanschmutter MU F auf der Dichtung an, um die Wasserdichtigkeit zu gewährleisten.
- Befestigen Sie die SSP- oder MW-Anschlussplatte, indem Sie sie mit den MU F-Muttern in der Höhe verstellen.
Merkmale:
- Durchmesser d 11,0 mm
- Gesamtlänge l 300 mm
- Gewinde Ø x Länge M12 mm
- Holzgewinde Länge 100 mm
- Metrisches Gewinde Länge 150 mm
- Schaftlänge L 35 mm
- Gewicht 0,28 kg
Technische Daten
- Art: Schrauben
