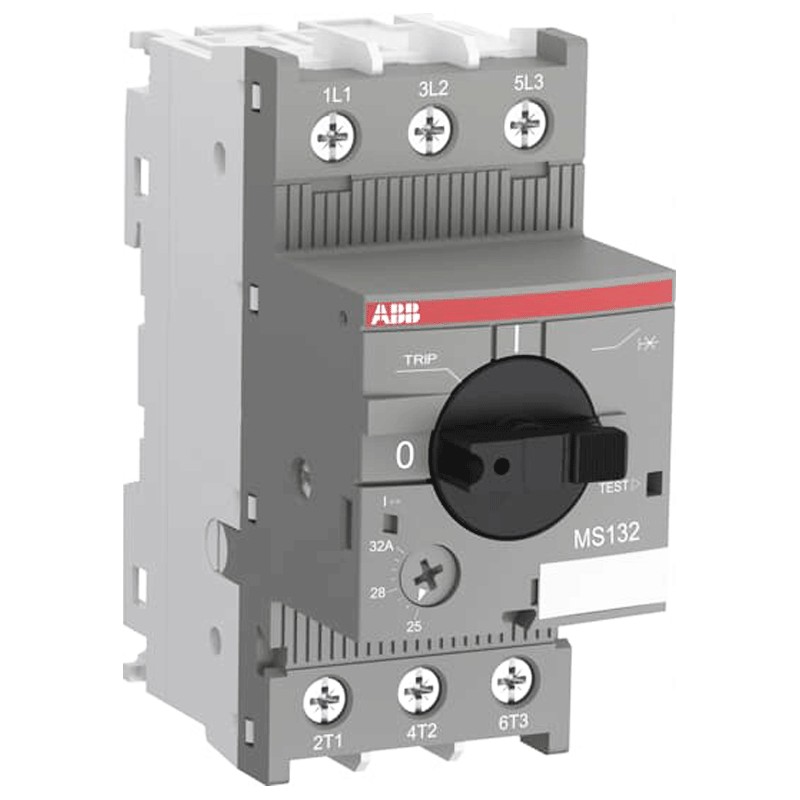

Motorschutzschalter Abb 25-32A 25Ka 2,5 Module MS132 EP 888 0
ABB EP 888 0
4013614400155
Abb-Motorschutzschalter, Serie MS132, mit den folgenden Eigenschaften:
- Bemessungsbetriebskurzschlussleistung (230 Vac) 25kA
- Bemessungskurzschlussfestigkeit (230 Vac) 25kA
- Einstellung des momentanen Bemessungskurzschlussstroms 480A
- Einstellbereich 25 ...32A
- Nennbetriebsspannung Hauptstromkreis 690 Vac - Hauptstromkreis 250 Vdc
- Nennbetriebsstrom (Ie) 32A
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- 3 Pole
- 2,5 Module
Motorschutzschalter Abb 25-32A 25Ka 2,5 Module MS132 EP 888 0
104,14 €
inkl. MwSt.
104,14 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 13
Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Fehlens einer Phase anhält, erkennt er eine übermäßige Absorption und unterbricht automatisch die elektrische Energie, wodurch die Unversehrtheit des Motors gewährleistet wird.
Merkmale:
- Serie Abb
- Bemessungsbetriebskurzschlussleistung (230 Vac) 25kA
- Bemessungskurzschlussfestigkeit (230 Vac) 25kA
- Einstellung des momentanen Bemessungskurzschlussstroms 480A
- Einstellbereich 25 ... 32A
- Nennbetriebsstrom AC-3 (Pe) (400 V) Dreiphasig 15 kW
- Bemessungsbetriebsstrom AC-3e (Pe) (400 V) Dreiphasig 15 kW
- Nennbetriebsspannung Hauptstromkreis 690 Vac - Hauptstromkreis 250 Vdc
- Nennbetriebsstrom (Ie) 32A
- Nennbetriebsstrom AC-3 (Ie) 32A
- Nennbetriebsstrom AC-3e (Ie) 32A
- Nennbetriebsstrom DC-5 (Ie) 32A
- Nennfrequenz Hauptstromkreis 50 Hz/60 Hz
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 1,9 W
- 3 Pole
- 2,5 Module
- Konventioneller thermischer Freiluftstrom (Ith) Hauptstromkreis 32A
- Schutzart Gehäuse IP20 - Hauptstromkreisklemmen IP10
- Verschmutzungsgrad 3
- Elektrische Lebensdauer 50000 Zyklen
- Mechanische Lebensdauer 100000 Zyklen
- Art der Klemme Schraubklemmen
- Hauptstromkreis Kabelabschnitte
- Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm2
- Flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 2,5 mm² flexibel mit isolierter Aderendhülse
- Flexibel 1/2x 0,75 ... 2,5 mm² Flexibel
- Starr 1/2x 1 ... 4 mm² Starr
- Anzugsdrehmoment Hauptstromkreis 2 Nm
- Abisolierlänge Hauptstromkreiskabel 10 mm
- Empfohlener Schraubendreher Pozidriv 2
- Einbaulage Position 1 bis 6
Montage auf DIN-Schiene
- TH35-7,5 (35 x 7,5 mm Tragschiene) nach IEC 60715
- TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
- Betätigungsart Drehgriff
- Kontaktstellungsanzeige ON / OFF / TRIP
- Umgebungstemperatur Betrieb -25 ... +70 °C - Bei Lagerung -50 ... +80 °C
- Stromstärke UL/CSA 25A
- Maximal zulässige Betriebshöhe 2000 m
- Schockfestigkeit 11 ms Puls 25g
- Vibrationsfestigkeit 5g / 3 ... 150 Hz Breite
- Breite 45 mm
- Höhe 97,8 mm
- Tiefe 86,55 mm
- Nettogewicht 0,31 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutz
- Module: 2.5
- Pole: 3P
- Stärke: 25KA
- Ampere: 25-32A
