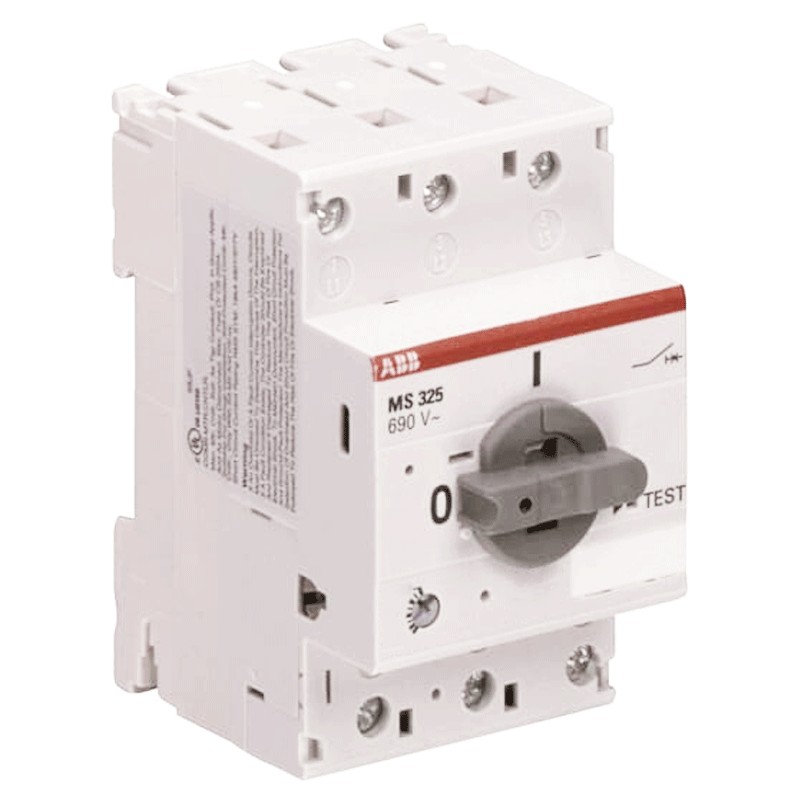

Motorschutzschalter Abb MS325 100Ka 4,0-6,30A EP 943 3
ABB EP 943 3
4013614195051
Abb-Motorschutzschalter, Serie MS325, mit den folgenden Merkmalen:
- Bemessungsbetriebskurzschlussleistung (230 Vac) 100 kA
- Bemessungskurzschlussfestigkeit (230 Vac) 100 kA
- Einstellung des momentanen Bemessungskurzschlussstroms 78,8 A
- Einstellbereich 4.0 ... 6,3A
- Nennbetriebsspannung Hauptstromkreis 690 Vac - Hauptstromkreis 440 Vdc
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- 3 Pole
- 2,5 Module
Motorschutzschalter Abb MS325 100Ka 4,0-6,30A EP 943 3
59,97 €
inkl. MwSt.
59,97 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 9
Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Fehlens einer Phase anhält, erkennt er eine übermäßige Absorption und unterbricht automatisch die elektrische Energie, wodurch die Unversehrtheit des Motors gewährleistet wird.
Merkmale:
- Serie Abb
- Bemessungsbetriebskurzschlussleistung (230 Vac) 100 kA
- Bemessungskurzschlussfestigkeit (230 Vac) 100 kA
- Einstellung des momentanen Bemessungskurzschlussstroms 78,8 A
- Einstellbereich 4.0 ... 6,3A
- Nennbetriebsleistung AC-3 (Pe) (400 V) Dreiphasig 2,2 kW
- Nennbetriebsspannung Hauptstromkreis 690 Vac - Hauptstromkreis 440 Vdc
- Nennbetriebsstrom 6,3A
- Nennbetriebsstrom AC-3 6,3A
- Hauptstromkreis Nennfrequenz 50 Hz/60 Hz
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 0,8 W
- 3 Pole
- 2,5 Module
- Schutzart Gehäuse IP20 - Hauptstromkreis Klemmen IP20
- Verschmutzungsgrad 3
- Anzugsdrehmoment des Hauptstromkreises 1,4 Nm
- Betätigungsart Drehgriff
- Art der Klemme Schraubklemmen
- Kontaktstellungsanzeige ON OFF
- Umgebungstemperatur In Betrieb In Betrieb -25 ... +50 °C - Bei Lagerung -50 ... +80 °C
- Konventioneller thermischer Freiluftstrom (Ith) Hauptstromkreis 6,3A
- Breite 54 mm
- Höhe 87,5 mm
- Tiefe 75,5 mm
- Nettogewicht 0,34 kg
- Elektrische Lebensdauer 50000 Zyklen
- Mechanische Lebensdauer 100000 Zyklen
- Kabelquerschnitte - Hauptstromkreis
- Flexibel mit Aderendhülse 1/2x 0,75 ... 4 mm2
- Flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 4 mm² flexibel
- Flexibel 1/2x 1 ... 6 mm² flexibel
- Starr 1/2x 1 ... 6 mm² Kabelabisolierlänge
- Abisolierlänge Hilfskreis 8 mm - Hauptkreis 10 mm
- Empfohlener Schraubenzieher M3.5 Pozidriv 2
- Einbaulage Position 1 bis 6
- Montage auf DIN-Schiene
- TH35-15 (35 x 15 mm Montageschiene) gem. nach IEC 60715
- TH35-7,5 (35 x 7,5 mm Tragschiene) gem. nach IEC 60715
- Stromstärke UL/CSA 4A
- Maximal zulässige Betriebshöhe 2000 m
- Schockfestigkeit nachIEC 60068-2-27 11 ms Impuls 15 g
- Vibrationsfestigkeit nachIEC 60068-2-6 - 5g / 10 ... 150 Hz
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutz
- Module: 2.5
- Pole: 3P
- Stärke: 100KA
- Ampere: 4.0-6.30 A
