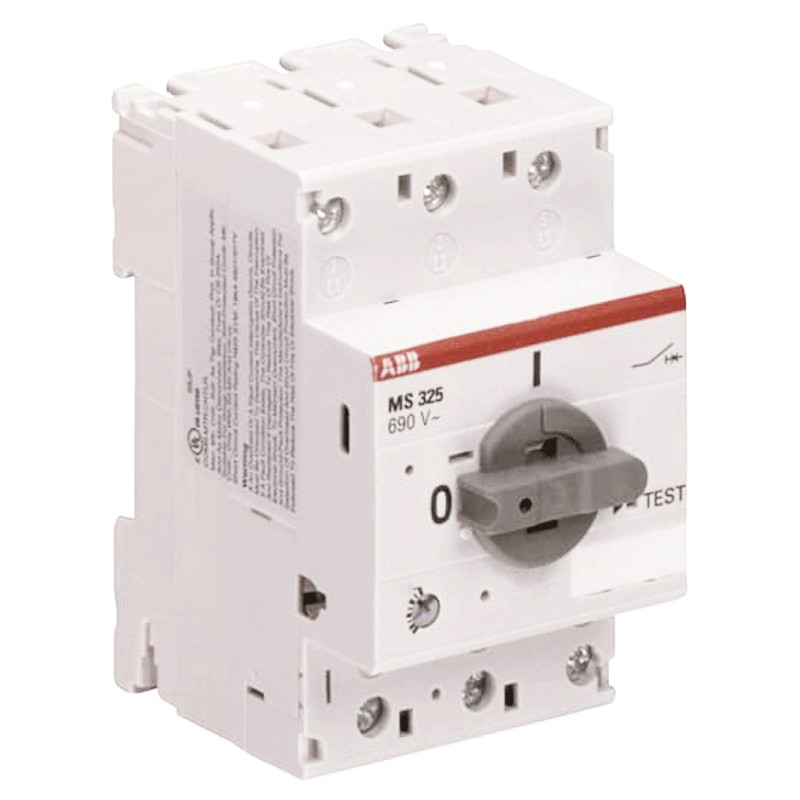

Abb Motorschutzschalter MS325 75Ka 9,0-12,5A EP 945 8
ABB EP 945 8
4013614194368
Abb Motorschutzschalter, Serie MS325, mit den folgenden Merkmalen:
- Bemessungsbetriebskurzschlussleistung (230 Vac) 75 kA
- Bemessungswert des extremen Kurzschlusses (230 Vac) 75 kA
- Einstellung des momentanen Bemessungskurzschlussstroms 180A
- Einstellbereich 9.0 ... 12,5A
- Nennbetriebsspannung Hauptstromkreis 690 Vac - Hauptstromkreis 440 Vdc
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- 3 Pole
- 2,5 Module
Abb Motorschutzschalter MS325 75Ka 9,0-12,5A EP 945 8
73,15 €
inkl. MwSt.
73,15 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 10
Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Ausfalls einer Phase blockiert wird, erkennt er eine übermäßige Absorption und unterbricht automatisch die Stromzufuhr, wodurch die Unversehrtheit des Motors gewährleistet wird.
Merkmale:
- Serie Abb
- Bemessungsbetriebskurzschlussleistung (230 Vac) 75 kA
- Bemessungskurzschlussfestigkeit (230 Vac) 75 kA
- Einstellung des momentanen Bemessungskurzschlussstroms 180A
- Einstellbereich 9.0 ... 12,5A
- Nennbetriebsleistung AC-3 (Pe) (400 V) Dreiphasig 5,5 kW
- Nennbetriebsspannung Hauptstromkreis 690 Vac - Hauptstromkreis 440 Vdc
- Nennbetriebsstrom 12,5A
- Nennbetriebsstrom AC-3 12,5A
- Nennfrequenz Hauptstromkreis 50 Hz/60 Hz
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 0,9 W
- 3 Pole
- 2,5 Module
- Schutzart Gehäuse IP20 - Hauptstromkreis Klemmen IP20
- Verschmutzungsgrad 3
- Hauptstromkreis Anzugsdrehmoment 1,4 Nm
- Art der Betätigung Drehgriff
- Klemmentyp Schraubklemmen
- Kontaktstellungsanzeige ON OFF
- Konventioneller thermischer Freiluftstrom (Ith) Hauptstromkreis 12,5 A
- Breite 54 mm
- Höhe 87,5 mm
- Tiefe 75,5 mm
- Nettogewicht 0,34 kg
- Elektrische Lebensdauer 50000 Zyklen
- Mechanische Lebensdauer 100000 Zyklen
- Art der Klemme Schraubklemmen
- Abisolierlänge Hilfskreis 8 mm - Hauptkreis 10 mm
- Empfohlener Schraubenzieher M3.5 Pozidriv 2
- Einbaulage Position 1 bis 6
- Stromstärke UL/CSA 12,5 A
- Maximal zulässige Betriebshöhe 2000 m
- Schockfestigkeit nach IEC 60068-2-27 11 ms Impuls 15 g
- Vibrationsfestigkeit nach IEC 60068-2-6 - 5g / 10 ... 150 Hz
Temperatur in der Umgebung
- Betrieb: Um Gehäuse 0/+40 °C
- Betrieb -25/+50 °C
- Betrieb kompensiert -25/+50 °C
- Lagerung -50/+80 °C
Querschnitte der Hauptkabelstromkreise
- Flexibel mit Aderendhülse 1/2x 0,75 ... 4 mm²
- Flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 4 mm²
- Flexibel 1/2x 1 ... 6 mm²
- Starr 1/2x 1 ... 6 mm²
Montage auf DIN-Schiene
- TH35-15 (Tragschiene 35 x 15 mm) nach IEC 60715
- TH35-7,5 (Tragschiene 35 x 7,5 mm) nach IEC 60715
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutz
- Module: 2.5
- Pole: 3P
- Stärke: 75KA
- Ampere: 9.0-12.5 A
