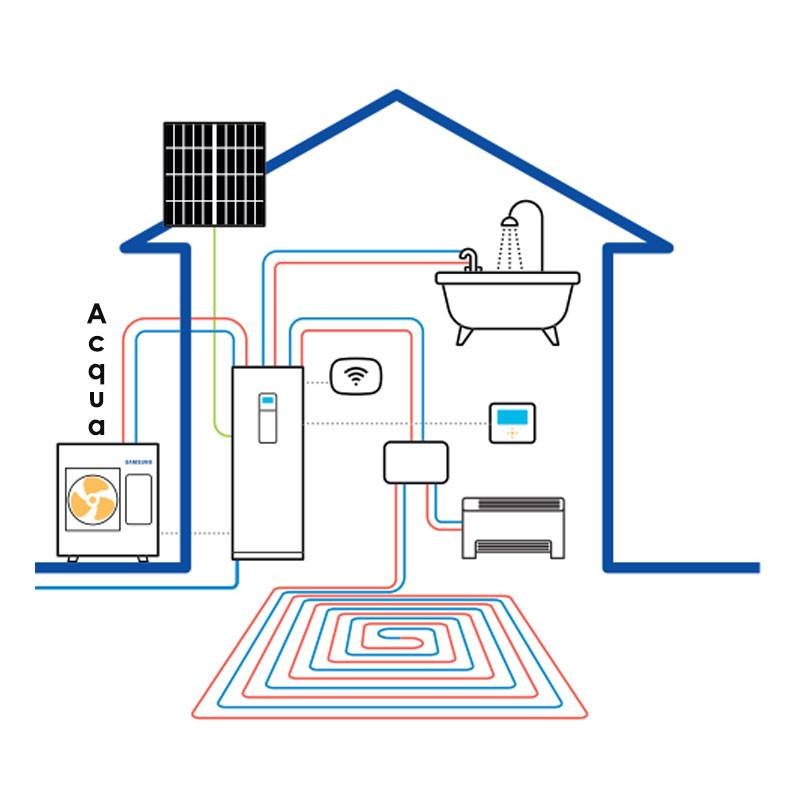

Samsung EHS ClimateHub R32 ist das integrierte Innenraumsystem zum Heizen, Kühlen und zur Warmwasserbereitung in Verbindung mit den Wärmepumpen-Außengeräten der EHS Split R32-Serie. Das ClimateHub System beinhaltet alle wichtigen Sanitärkomponenten und spart so nützlichen Platz im Haus.



Besondere Merkmale:

• Photovoltaik-Kontakt: Ermöglicht die Optimierung des Eigenverbrauchs von Strom, der von Photovoltaik-Paneelen erzeugt wird. Der Kontakt ist bereits auf den Hydronik- und ClimateHub-Modulen der Samsung EHS-Systeme vorhanden Notbetrieb: Bei einer Betriebsunterbrechung des Außengeräts sorgt ClimateHub für die Erzeugung von Warmwasser und Heizung dank der integrierten Heizelemente
• Betonaushärtung: Diese Funktion erleichtert die Aushärtung von Beton, indem sie die Wasservorlauftemperaturen im Strahlungssystem an diesen Zweck anpasst
• Silent-Funktion: Die Silent-Funktion ermöglicht es, den Lärm der externen Maschine in 4 Stufen um bis zu 35 dB zu reduzieren, ideal für den Nachtbetrieb. Die Aktivierung ist über das Bedienfeld programmierbar
• Steuerliche Anreize und Energieeffizienz: Die hohe Energieeffizienz der Samsung EHS R32-Systeme ermöglicht den Zugang zu Anreizsystemen wie Deduction 65% und Conto Termico für Maßnahmen, die die Installation eines Wärmepumpensystems beinhalten und die Energieeffizienz des Gebäudes erhöhen.

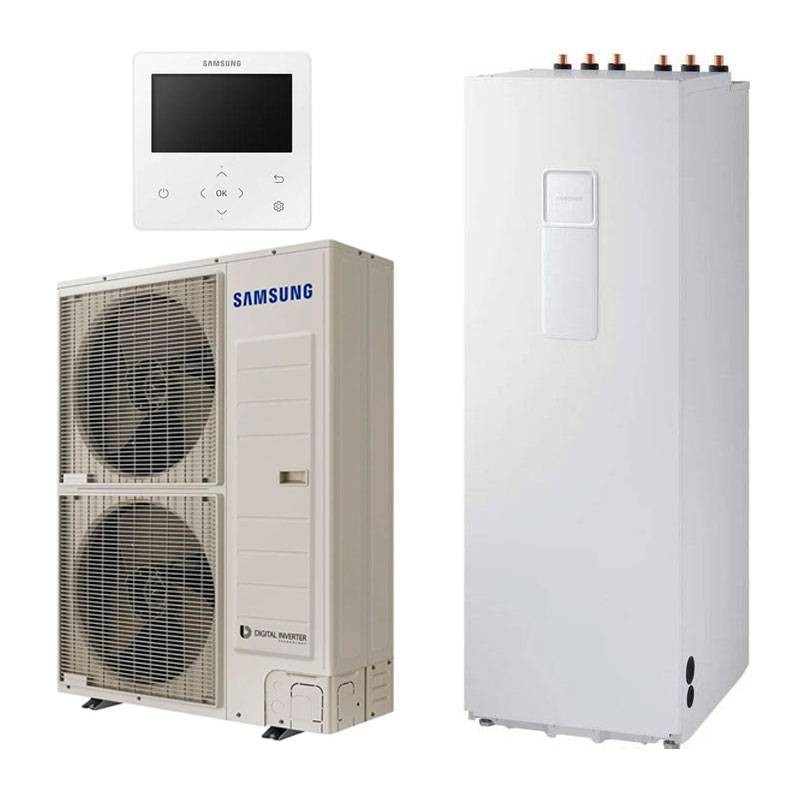

Spezifikationen der Bausatzkomponenten



Samsung EHS MONO 12.0KW R32 AE120RXYDEG/EU Externe Wärmepumpeneinheit:

• Nennleistung Kühlen/Heizen 12/12 kW
• Neue GAS R32 enthalten
• Netzanschluss 1/2 / 220-240 / 50 F/V/Hz
• Anschlüsse Einlass/Auslass mm (Zoll) 28/28
• MCA/MFA 28.00 / 35.00 A
• Wirkungsgrad COP/EER 4,53 / 4,33 kW
• Wirkungsgrad SCOP/SEER 4,69 / 5,22 kW
• Schalldruckpegel Heizen / Kühlen 50/50 dB(A)
• Schallleistung Heizung/Kühlung 64/65 dB(A)
• Abmessungen (BxHxT) 940x1.420x330
• Nettogewicht 110 kg
• Kältemittelgas: R32
• Doppelter Rotations-Inverter-Kompressor
• Anschluss an ein optionales Wi-Fi Kit oder ein zentrales Kontrollsystem Code MIM-H04EN
• Kommunikation mit dem NASA-Protokoll
• Luft-Wasser-Seite für Fußbodenheizung/-kühlung oder Niedertemperaturheizkörper
• Luft-Wasser-Seite für die Warmwasserbereitung (ClimateHub erforderlich)
• Duales Temperaturmanagement (Warmwasser/Heizung)
• Möglichkeit der Einstellung des externen Klimas
• Leistung von maximal 90% der Kapazität auch bei einer Außentemperatur von -10°C
• Betrieb bis zu einer Außentemperatur von -25°C



Integriertes Samsung EHS Climatehub MONO 260 Liter System Code AE260RNWMEG/EU:

• Volumen/Isolierung 260 Liter/PU-Schaum
• Wirkungsgradklasse °C A++/A++
• 8-Liter-Ausdehnungsgefäß
• Intuitive Verbrauchskontrolle dank speziellem elektronischen Strömungsschalter
• Vorlauftemperatur bis zu 65°C mit garantiertem Betrieb bis zu -25°C
• Intelligente Verwaltung über SmartThings APP (separat zu erwerbendes Zubehör, Code MIM-H04EN)



Anschlüsse:

• Wassertechnik (Einlass/Auslass) 28/28 mm (Zoll)
• Heizung (Eingang/Ausgang) 28/28mm (Zoll)
• Warmwasser (Einlass/Auslass/Rücklauf) 22/22/22 mm (Zoll)



Es handelt sich um ein integriertes Innenraumsystem, das in Kombination mit den Wärmepumpen-Außengeräten der Serie EHS MONO R32 für Heizung, Kühlung und Warmwasserbereitung sorgt.



Das ClimateHub System enthält alle wichtigen Sanitärkomponenten im Inneren: Das spart nützlichen Platz im Haus.



Vorteile:

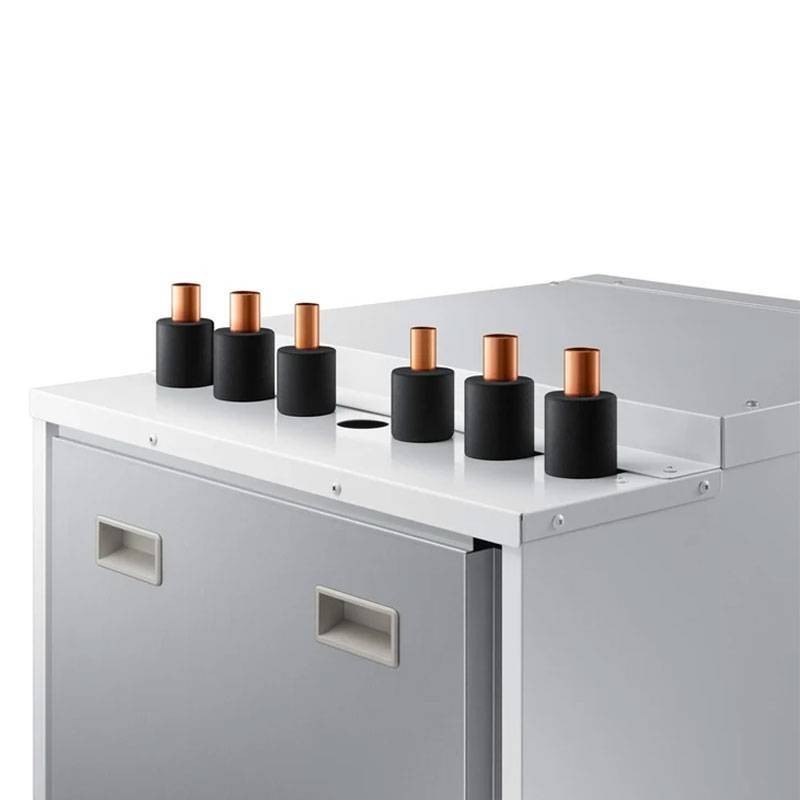

• Anschlüsse an der Oberseite für eine vereinfachte Installation
• Für 260 Liter ClimateHubs ist eine Rückführung des Sanitärkreislaufs vorgesehen

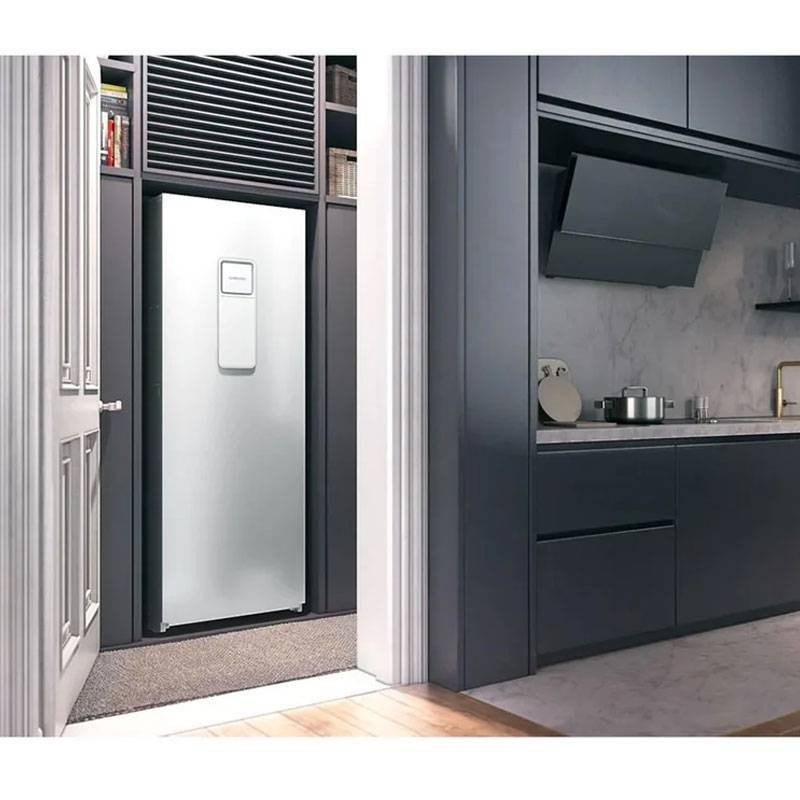

• Abmessungen Passt dank seiner Standardabmessungen und seiner kompakten Form perfekt in die Servicebereiche des Hauses
• Hocheffizienter gelöteter Plattenwärmetauscher
• 3 kW elektrische Heizung
• Polyurethan-Dämmung
• Maximaler Druck von 12 bar
• Inklusive Umwälzpumpe mit PWM-Invertersteuerung, 25LPM/7mAq
• Elektronischer Strömungswächter: ermöglicht die Verbrauchsabschätzung in Kombination mit der drahtgebundenen Steuerung MWR-WW10N
• 8-Liter-Ausdehnungsgefäß
• Höchste Effizienz mit Energieklasse A++/A+
• Vereinfachte Installation dank von oben angebrachter Anschlüsse und einfacher Wartung über die Frontplatte
• Intuitive Verbrauchskontrolle dank speziellem elektronischen Strömungsschalter
• Vorlauftemperatur bis zu 65°C3 mit garantiertem Betrieb bis zu -25°C



Merkmale:

• Netzanschluss F/V/Hz 1/2 / 220-240 / 50
• Vorlauftemperatur Kühlung / Heizung °C 5~25 / 15~65
• MCA/MFA 22,7 / 28,4 A
• Wasserdurchfluss Minimum/Maximum 7-48 Liter/Minute
• Wasserdruck 3 bar
• Elektrische Heizung Hydronik/Anti-Legionellen kW 2/3
• Schalldruck Heizen / Kühlen 26/26 dB(A)
• Schallleistung 40 dB(A)
• Abmessungen: (BxHxT) 595x1800x700mm
• Nettogewicht Kg 140
• Positionierung: Bodenstehend
• Kompakte Bauweise
• Vereinfachte Wartung
• Hocheffizienter gelöteter Plattenwärmetauscher
• 2 kW Zusatzheizung
• Wasservorlauftemperatur 5~65°C
• Polyurethan-Dämmung
• Abnehmbare Platte für Wartung und Verwaltung der internen Komponenten
• Anordnung für verdrahtete Steuerung
• Notbetrieb zur Gewährleistung der Warmwasserbereitung bei Ausfall des Außengeräts.



Energieeinsparung:

• Sparen Sie Energie mit fortschrittlichen Funktionen. Die Zwei-Zonen-Steuerung ermöglicht die Verwaltung von Hoch- und Niedertemperaturthermostaten. Die Photovoltaik-Kontaktfunktion überwacht den Status der Solarmodule und reduziert den Stromverbrauch.



Vereinfachte Installation und Wartung:

• Mit seinen intuitiven Servicemöglichkeiten kann die Inbetriebnahme und Wartung durch das Servicecenter mit geringem Aufwand mit Hilfe eines PBA-Konverters und einer Micro-SD-Karte oder der Samsung S-Checker Mobile App durchgeführt werden.



Bequeme und intuitive Steuerung (Zubehör):

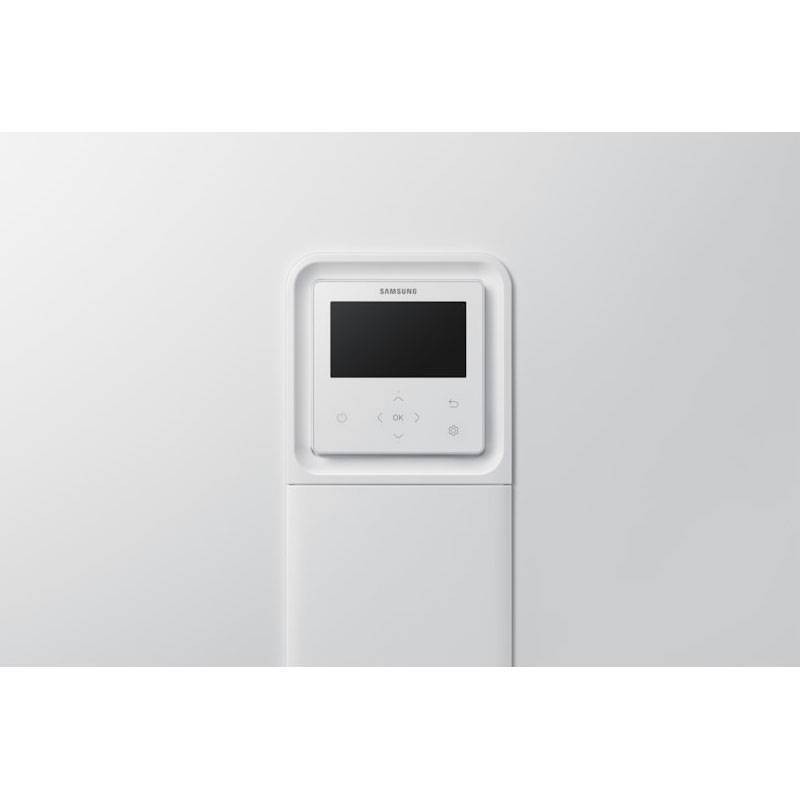

• Steuern und regeln Sie den Zustand Ihres Hauses schnell und intuitiv. Die kabelgebundene Steuerung verfügt über ein großes, helles Farb-Touch-Display und verschiedene Sprachoptionen.



Intelligente Konnektivität:

• Steuern Sie Ihr Samsung EHS-System von unterwegs aus. Mit Smart Connectivity können Sie Ihr Samsung Klima-/Heizsystem jederzeit und überall über die SmartThings-App verwalten. Darüber hinaus können Sie mit dem Touch-Controller den Modus und die Einstellungen verwalten, den Start/Stopp planen, den Energieverbrauch überwachen, die Sommerzeiteinstellungen anpassen und Fehler erkennen.

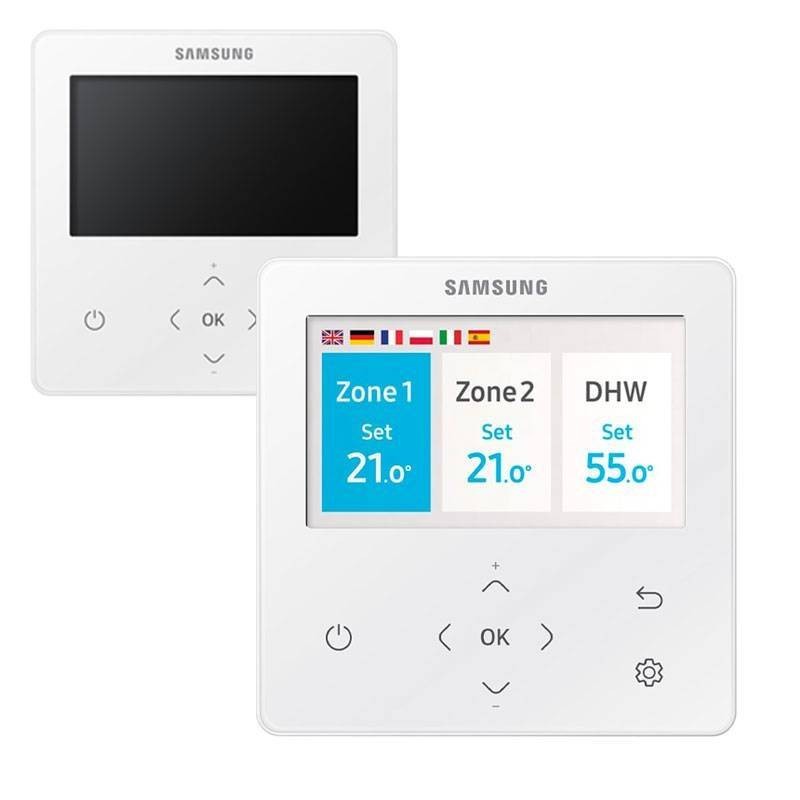

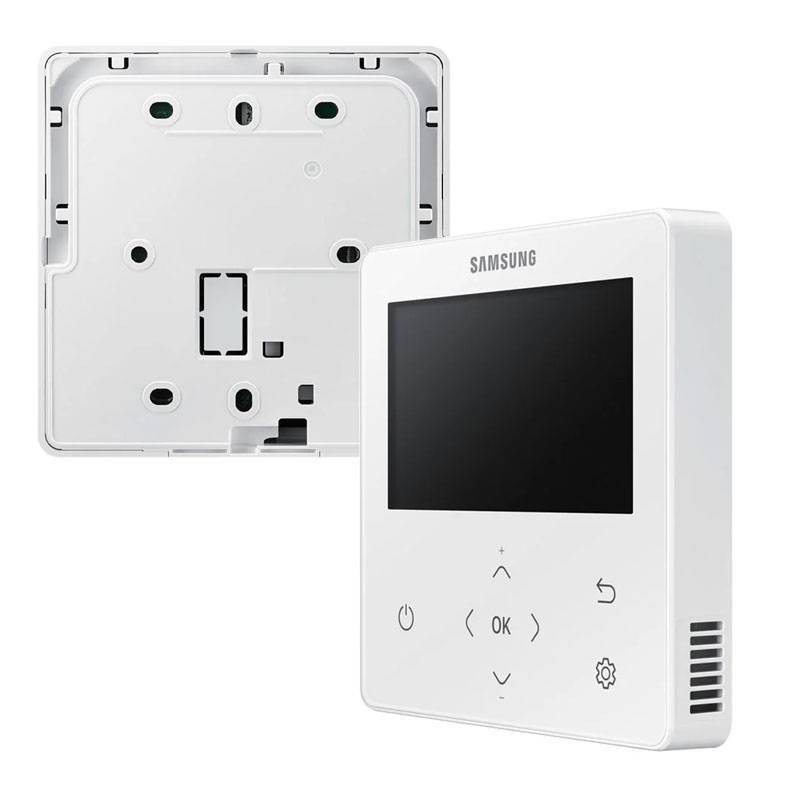

EHS R32 Systemsteuerungscode MWR - WW10N:



Der EHS R32 System Adjustment Command (obligatorisch) ermöglicht eine vereinfachte und intuitive Verwaltung aller Einstellungen:

• Verbrauchsabschätzung: Der Benutzer kann direkt auf der Steuerung sehen, wie viel Energie das System verbraucht und produziert
• Zweifache Klimakurve: Nach Einstellung der Klimakurve wird die Vorlauftemperatur der Anlage automatisch an die Außentemperatur angepasst und die Wärmeversorgung auf den Wärmebedarf des Gebäudes abgestimmt. Auf diese Weise wird die beste Leistung in Bezug auf den Komfort garantiert, während die Raumtemperatur konstant gehalten wird; außerdem werden die Wärmeausbreitung und die Energieverschwendung reduziert.
• Multizonenmanagement: Mit der Steuerung können zwei verschiedene Temperaturzonen eingerichtet und verwaltet werden.



Möglichkeit, SmartThings separat zu erwerben: Mit einer einzigen SmartThings APP können Sie die Wärmepumpe, Samsung-Geräte und alle bereits in die Anwendung integrierten Geräte von Partnerunternehmen intuitiv und einfach verwalten, auch aus der Ferne.
