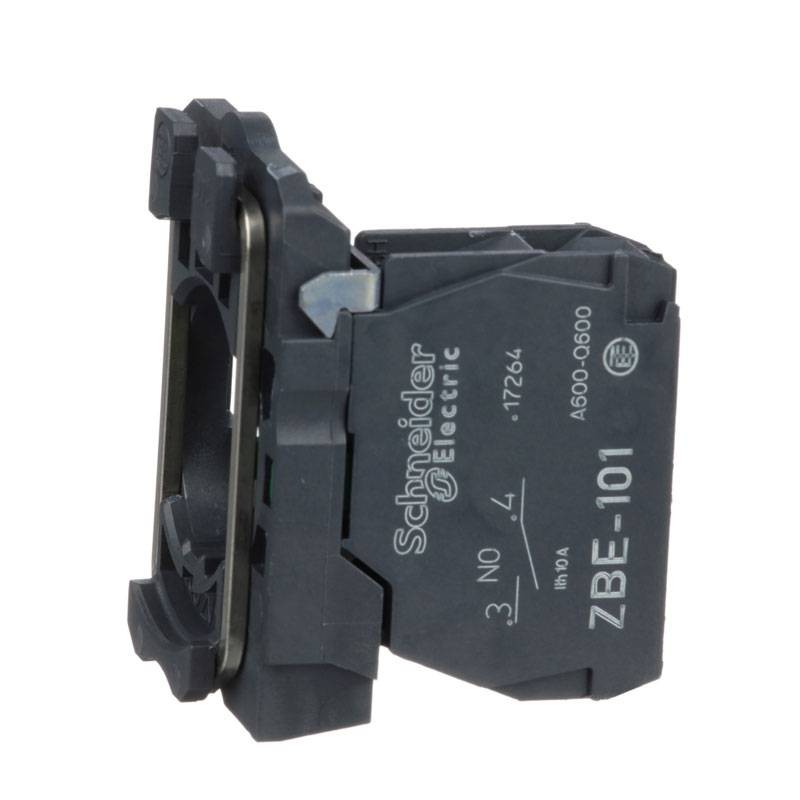

Cuerpo de contacto Schneider 1NO diámetro22 ZB5AZ101
SNR ZB5AZ101
3389110924398
Contactos corporales Schneider con las siguientes características
- Protección contra cortocircuitos: fusible de cartucho de 10 A, tipo gG, según EN/IEC 60947-5-1
- Corriente térmica convencional en aire: 10 A según EN/IEC 60947-5-1
- Tensión nominal de aislamiento: 600 V (grado de contaminación 3) según EN 60947-1
- Tensión nominal soportada por impulso: 6 kV según la norma EN 60947-1
- Gama de productos: Harmony XB5
- Tipo de producto o componente: Conjunto de carrocería completa/contactos
- Composición y tipo de contacto: 1 NO
- Operación de contacto: Apertura lenta
- Tipo de bloque de contactos: Solo
código comp. ZBE101 - ZBY2101
Cuerpo de contacto Schneider 1NO diámetro22 ZB5AZ101
5,58 €
IVA incluido
5,58 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 7
: 3
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
El elemento de contacto único Harmony XB5 de Schneider Electric utiliza terminales de tornillo. Tiene 1 contacto NO y un cuerpo de plástico. Este elemento de contacto permite una rápida y fácil sustitución y configuración de pulsadores y selectores.
Puede instalarse y sustituirse fácilmente en interruptores selectores y pulsadores XB5 completos utilizando el conjunto de clip y se conecta a los circuitos de control con simples conexiones de terminales de tornillo. Protege a los operarios del contacto accidental con circuitos en tensión gracias a su grado de protección IP20.
Más información:
- La unidad básica para empezar a montar su propio pulsador o interruptor de plástico
- El amplio rango de temperaturas de funcionamiento, de -40°C a 70°C, garantiza la versatilidad de uso del producto
Características:
- Carrera de funcionamiento: 2,6 mm (NO con cambio de estado eléctrico) - 4,3 mm (carrera total)
- Fuerza de accionamiento: 2,3 N NO con cambio de estado eléctrico
- Par de apriete: 0,81,2 Nm según EN 60947-1
- Material de contacto Aleación de plata (Ag/Ni)
- Temperatura de almacenamiento: -4070 °C
- Temperatura ambiente de funcionamiento: -4070 °C
- Grado de protección: IP20 según IEC 60529
- Resistencia a las vibraciones: 5 gn (F= 2500 Hz) según IEC 60068-2-6
- Resistencia a los golpes: 30 gn (duración = 18 ms) para una aceleración de media onda sinusoidal según la norma IEC 60068-2-27 - 50 gn (duración = 11 ms) para una aceleración de media onda sinusoidal según la norma IEC 60068-2-27
Forma de la cabeza (tornillo):
- Cabeza Phillips compatible con el destornillador Philips nº 1
- Cabeza Phillips compatible con el destornillador pozidriv nº 1
- Ranura compatible con un destornillador de placa de Ø 4 mm
- Ranura compatible con la placa del destornillador de Ø 5,5 mm
Corriente nominal de funcionamiento
- 3 A a 240 V, AC-15, A600 según EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 según EN/IEC 60947-5-1
- 0,1 A a 600 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,27 A a 250 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 según EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 según EN/IEC 60947-5-1
Resistencia eléctrica
- 1000000 ciclos, AC-15, 2 A a 230 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, AC-15, 3 A a 120 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, AC-15, 4 A a 24 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, DC-13, 0,2 A a 110 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, DC-13, 0,5 A a 24 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
No hay reseñas
Ficha técnica
- Tipo de: Contactos
