Schneider Telemecanique Cuerpo de Contacto 1NO+1N ZB4BZ105
SNR ZB4BZ105
3389110889413

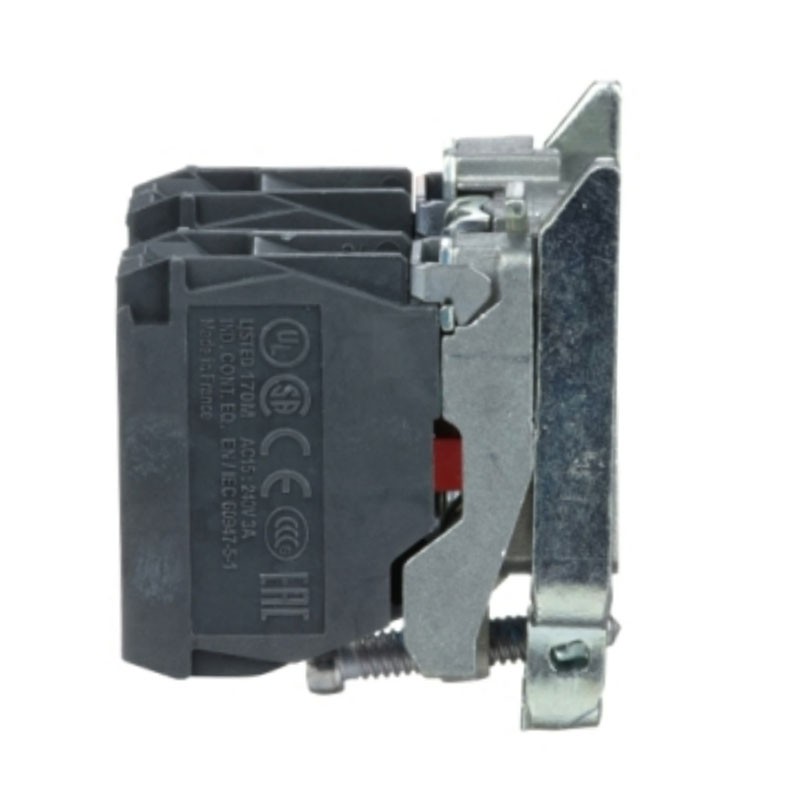

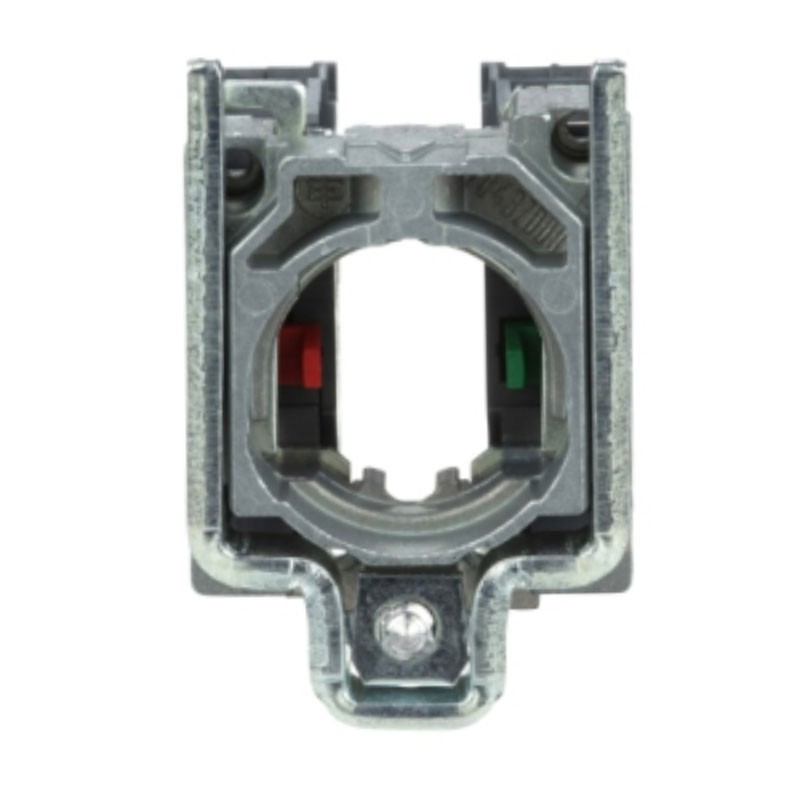

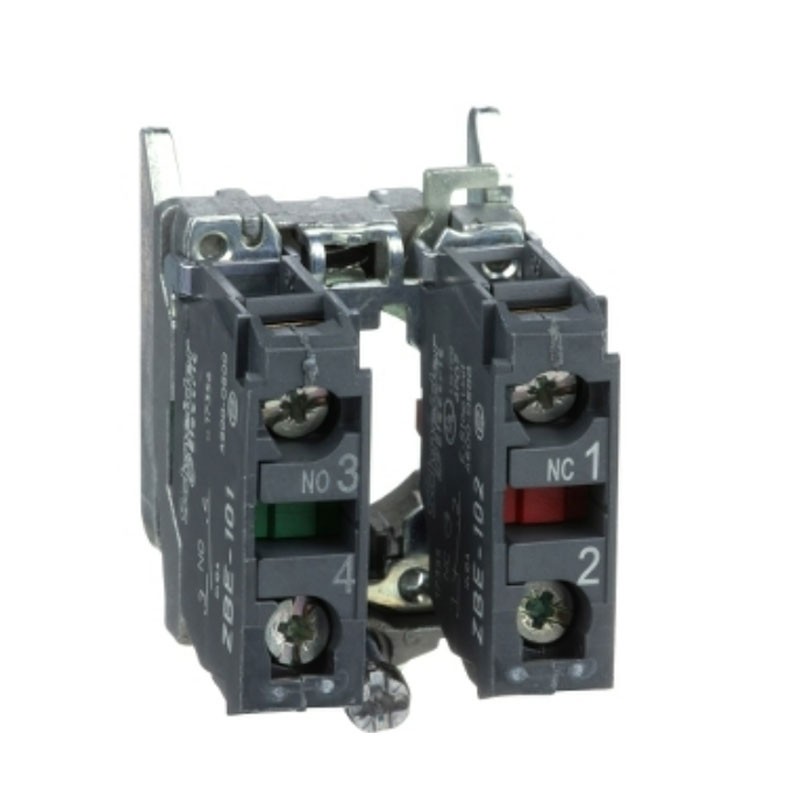

Cuerpo de contacto Schneider Telemecanique con las siguientes características:
- Material de la base de fijación: Zamak
- Tipo de cabezal: Estándar
- Composición y tipo de contacto: 1 NA + 1 NC
- Funcionamiento del contacto: apertura lenta
- Tipo de bloque de contactos: simple
- Composición del dispositivo: Base de fijación -Cuerpo
- Anchura total del CAD 30 mm
- Altura total CAD 47 mm
- Profundidad total del CAD 37 mm
- Descripción Terminales ISO nº 1 (11-12) NC
- Peso 0,062 kg
Schneider Telemecanique Cuerpo de Contacto 1NO+1N ZB4BZ105
10,70 €
IVA incluido
10,70 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 186
: 49
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Otras características técnicas:
- Uso de los contactos: contactos estándar
- Apertura positiva: según la norma EN/IEC 60947-5-1 apéndice K
- Par de funcionamiento 0,05 Nm NO con cambio de estado eléctrico
- Vida mecánica 5000000 ciclos
- Par de apriete 0,8...1,2 Nm según EN 60947-1
- Material de contacto Aleación de plata (Ag/Ni)
- Protección contra cortocircuitos 10 A cartucho fusible tipo gG según EN/IEC 60947-5-1
- Corriente térmica convencional en aire [Ith]: 10A según EN/IEC 60947-5-1
- Tensión nominal de aislamiento [Ui]: 600V (grado de contaminación 3) según EN 60947-1
- Tensión nominal soportada por impulso [Uimp]: 6 kV según EN 60947-1
- Tratamiento de protección TH
- Temperatura de almacenamiento: -40...70 °C
- Temperatura ambiente de funcionamiento: -40...70 °C
- Grado de protección IP: IP20 según IEC 60529
- La unidad básica para empezar a montar su propio pulsador o interruptor metálico
- El amplio rango de temperaturas de funcionamiento, de -40°C a 70°C, garantiza la versatilidad de uso del producto
- Rendimiento del producto respetuoso con el medio ambiente
El elemento de contacto simple Harmony XB4 de Schneider Electric está premontado en una unidad de base de montaje.
Tiene 1 contacto NA + 1 contacto NC. Esta unidad de base de fijación está premontada con un elemento de contacto. Basta con añadir un cabezal a esta unidad para obtener un pulsador completo y listo para usar.
Conexiones - terminales:
- Terminales de fijación por tornillo, <= 2 x 1,5 mm² con extremo de cable según EN 60947-1
- Terminales de tornillo, > = 1 x 0,22 mm² sin terminal de cable según EN 60947-1
Resistencia a los golpes
- 30 gn (duración = 18 ms) para la aceleración de media onda sinusoidal según la norma IEC 60068-2-27
- 50 gn (duración = 11 ms) para la aceleración de media onda sinusoidal según la norma IEC 60068-2-27
Corriente nominal de funcionamiento [Ie]:
- 3 A a 240 V, AC-15, A600 según EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 según EN/IEC 60947-5-1
- 0,1 A a 600 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,27 A a 250 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 según EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 según EN/IEC 60947-5-1
Resistencia eléctrica
- 10000000 ciclos, AC-15, 2 A a 230 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, AC-15, 3 A a 120 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, AC-15, 4 A a 24 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, DC-13, 0,2 A a 110 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, DC-13, 0,5 A a 24 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
Fiabilidad eléctrica
- Λ < 10exp(-6) a 5 V, 1 mA en sala blanca conforme a EN/IEC 60947-5-4
- Λ < 10exp(-8) a 17 V, 5 mA en sala blanca conforme a EN/IEC 60947-5-4
Carrera operativa
- 1,5 mm (NC con cambio de estado eléctrico)
- 2,6 mm (NO con cambio de estado eléctrico)
- 4,3 mm (carrera total)
Forma de la cabeza (tornillo):
- Cabeza Phillips compatible con el destornillador Philips nº 1
- Cabeza Phillips compatible con el destornillador pozidriv nº 1
- Ranura compatible con un destornillador de placa de Ø 4 mm
- Ranura compatible con la placa del destornillador de Ø 5,5 mm
