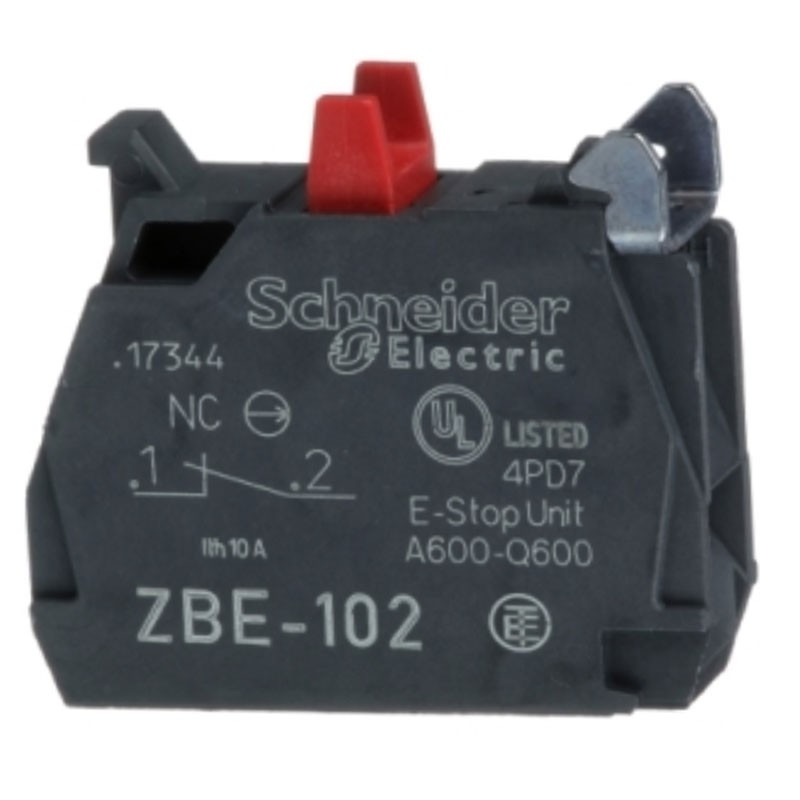

Telemecanique Harmony Contacto adicional XB4 1NC ZBE102
SNR ZBE102
3389110089486
Contacto adicional de Schneider Telemecanique, con las siguientes características:
- Tensión nominal de aislamiento [Ui]: 600V (grado de contaminación 3) según EN 60947-1
- Tensión nominal soportada por impulso [Uimp]: 6 kV conforme a la norma EN 60947-1
- Grado de protección IP20 según IEC 60529
- Funcionamiento del contacto: apertura lenta
- Tipo de bloque de contactos: simple
- Uso de los contactos: contactos estándar
- Peso 0,011 kg
- Composición y tipo de contacto: 1 NC
- Apertura positiva: según la norma EN/IEC 60947-5-1 apéndice K
- Carrera de funcionamiento: 1,5 mm (NC con cambio de estado eléctrico), 4,3 mm (carrera total)
Telemecanique Harmony Contacto adicional XB4 1NC ZBE102
3,24 €
IVA incluido
3,24 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 1318
: 71
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
Utiliza terminales de tornillo. Tiene 1 contacto NC y cuerpo de plástico. Este elemento de contacto permite una rápida y fácil sustitución y configuración de los pulsadores y selectores. Puede instalarse y sustituirse fácilmente en los interruptores selectores y botoneras XB5 completos mediante el montaje con clip y se conecta a los circuitos de control con simples conexiones de terminales de tornillo. Protege a los operarios del contacto accidental con circuitos en tensión gracias a su grado de protección IP20.
Otras características técnicas:
- Fuerza de accionamiento: 2 N NC con cambio de estado eléctrico
- Vida mecánica: 10000000 ciclos
- Par de apriete: 0,8...1,2 Nm según EN 60947-1
- Material de contacto Aleación de plata (Ag/Ni)
- Protección contra cortocircuitos: fusible de cartucho de 10A tipo gG según EN/IEC 60947-5-1
- Corriente térmica convencional en aire [Ith]: 10A según EN/IEC 60947-5-1
- Montaje de los elementos de contacto o luminosos: Montaje frontal directo en el pulsador
- Tratamiento de protección: TH
- Temperatura de almacenamiento: -40/+70 °C
- Temperatura ambiente de funcionamiento: -40/+70 °C
- Resistencia a las vibraciones: 5 gn (F= 2...500 Hz) según IEC 60068-2-6
Conexiones - terminales
- Terminales de tornillo, <= 2 x 1,5 mm² con extremo de cable cumple la norma EN 60947-1
- Terminales de tornillo, > = 1 x 0,22 mm² sin terminal de cable según EN 60947-1
Resistencia a los golpes
- 30 gn (duración = 18 ms) para la aceleración de media onda sinusoidal según la norma IEC 60068-2-27
- 50 gn (duración = 11 ms) para la aceleración de media onda sinusoidal según la norma IEC 60068-2-27
Corriente nominal de funcionamiento [Ie]:
- 3 A a 240 V, AC-15, A600 según EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 según EN/IEC 60947-5-1
- 0,1 A a 600 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,27 A a 250 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 según EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 según EN/IEC 60947-5-1
Resistencia eléctrica
- 1000000 ciclos, AC-15, 2 A a 230 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, AC-15, 3 A a 120 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, AC-15, 4 A a 24 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, DC-13, 0,2 A a 110 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, DC-13, 0,5 A a 24 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
Forma de la cabeza (tornillo):
- Cabeza Phillips compatible con el destornillador pozidriv nº 1
- Ranura compatible con un destornillador de placa de Ø 4 mm
- Ranura compatible con la placa del destornillador de Ø 5,5 mm
Ficha técnica
- Tipo de: Contactos
