Carcasa para contactos Telemecanique 2NC diámetro 22mm ZB4BZ104
SNR ZB4BZ104
3389110889406
Cuerpo de contacto Schneider con las siguientes características:
- Material de la base de fijación: Zamak
- Tipo de cabeza: Estándar
- Composición y tipo de contactos: 2 NC
- Funcionamiento de los contactos: Apertura lenta
- Tipo de bloque de contactos: Simple
- Composición del dispositivo: Cuerpo - Base de fijación
- Conexiones - terminales: Terminales de tornillo, <= 2 x 1,5 mm² con extremo de cable según EN 60947-1, Terminales de tornillo, > = 1 x 0,22 mm² sin extremo de cable según EN 60947-1

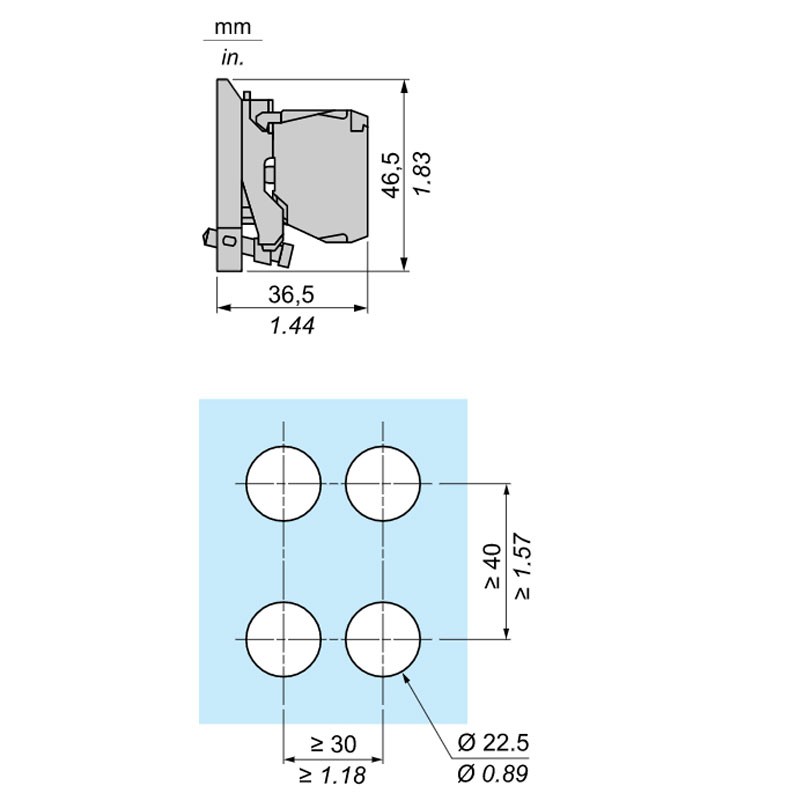

- Anchura total del CAD: 30 mm
- Altura total CAD: 47 mm
- Profundidad total CAD: 37 mm
- Descripción de los terminales ISO Nº 1: (11-12)NC
Carcasa para contactos Telemecanique 2NC diámetro 22mm ZB4BZ104
10,70 €
IVA incluido
10,70 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 38
: 5
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Ventajas:
- La unidad básica para empezar a montar su propio pulsador o interruptor metálico
- El amplio rango de temperaturas de funcionamiento de -40°C a 70°C garantiza la versatilidad de uso del producto
- Producto respetuoso con el medio ambiente
El elemento de contacto simple Harmony XB4 de Schneider Electric viene premontado en una unidad base de montaje. Dispone de 2 contactos NC.
Esta unidad base de fijación viene premontada con un elemento de contacto. Basta con añadir un cabezal a este conjunto para obtener un pulsador completo y listo para usar.
Otras características técnicas:
- Peso 0,062 kg
- Utilización de los contactos: contactos estándar
- Apertura positiva: Conforme a la norma EN/IEC 60947-5-1 apéndice K
- Carrera de accionamiento: 1,5 mm (NC con cambio de estado eléctrico) - 4,3 mm (carrera total)
- Fuerza de accionamiento: 2 N NC con cambio de estado eléctrico
- Vida mecánica: 5000000 ciclos
- Par de apriete: 0,8...1,2 Nm según EN 60947-1
- Material de los contactos Aleación de plata (Ag/Ni)
- Protección contra cortocircuitos: cartucho fusible de 10 A tipo gG según EN/IEC 60947-5-1
- Corriente térmica convencional en aire [Ith]: 10 A según EN/IEC 60947-5-1
- Tensión nominal de aislamiento [Ui]: 600 V (grado de contaminación 3) según EN 60947-1
- Tensión nominal soportada a impulsos [Uimp]: 6 kV según EN 60947-1
- Tratamiento de protección TH
- Temperatura de almacenamiento: -40...70 °C
- Temperatura ambiente: -40...70 °C
- Grado de protección IP: IP20 según IEC 60529
Forma de la cabeza (tornillo)
- Cabeza Phillips compatible con destornillador Philips nº 1
- Cabeza Phillips compatible con destornillador pozidriv nº 1
- Ranura compatible con destornillador de placa de Ø 4 mm
- Ranura compatible con destornillador de placa de Ø 5,5 mm
Corriente nominal de servicio [Ie]
- 3 A a 240 V, AC-15, A600 según EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 según EN/IEC 60947-5-1
- 0,1 A a 600 V, CC-13, Q600 según EN/IEC 60947-5-1
- 0,27 A a 250 V, CC-13, Q600 según EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 según EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 según EN/IEC 60947-5-1
Resistencia eléctrica
- 10000000 ciclos, AC-15, 2 A a 230 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, AC-15, 3 A a 120 V, intervalo de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, AC-15, 4 A a 24 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, CC-13, 0,2 A a 110 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 10000000 ciclos, DC-13, 0,5 A a 24 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
Fiabilidad eléctrica
- Λ < 10exp(-6) a 5 V, 1 mA en sala blanca conforme a EN/IEC 60947-5-4
- Λ < 10exp(-8) a 17 V, 5 mA en sala limpia conforme a EN/IEC 60947-5-4
Resistencia a los golpes
- 30 gn (duración = 18 ms) para aceleración de media onda sinusoidal según IEC 60068-2-27
- 50 gn (duración = 11 ms) para aceleración de media onda sinusoidal según IEC 60068-2-27
No hay reseñas
Ficha técnica
- Tipo de: Contactos
