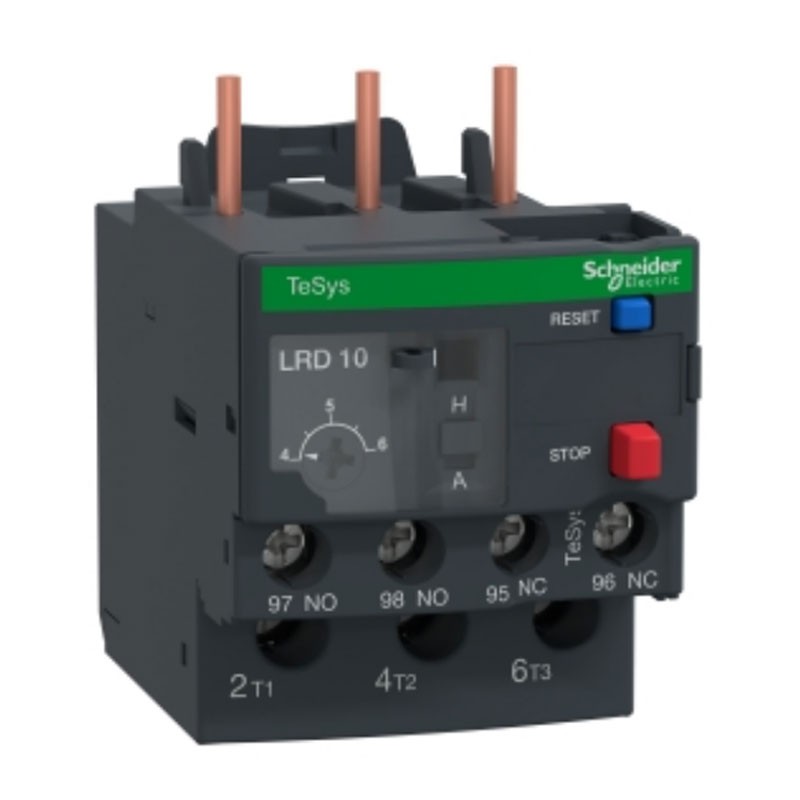

Telemecanique TeSys LRD Thermorelais 4-6A LRD10

Firma: Schneider

Cod: SNR LRD10 EAN: 3389110346794

Thermisches Differenzial-Überlastrelais von Schneider für TeSys-Motoren, mit folgenden Eigenschaften:

Bemessungsbetriebsspannung [Ue]: 690 V "AC" 0...400 Hz für Leistungsschaltung nach IEC 60947-4-1
Bemessungsisolationsspannung [Ui]: Stromkreis: 600 V nach CSA - Stromkreis: 600 V nach UL - Stromkreis: 690 V nach IEC 60947-4-1
Bemessungs-Stoßspannung [Uimp]: 6 kV
Thermischer Schutz Regelbereich: 4...6A
Netztyp: DC-AC
Netzfrequenz: 0...400 Hz
Zusammensetzung der Hilfskontakte: 1 NO + 1 NC

Fragen zu diesem Produkt

Telemecanique TeSys LRD Thermorelais 4-6A LRD10

49,96 € inkl. MwSt.

49,96 €

Telemecanique TeSys LRD Thermorelais 4-6A LRD10

49,96 €
inkl. MwSt.

-20€

EXTRA

Gutschein zur Kasse hinzufügen

Aktion für eine begrenzte Zeit gültig

Verfügbare Artikel: 34

Altre disponibilità dal produttore

2 Jahre Garantie

Sichere Zahlung

Widerruf innerhalb 14 Tage

Steuerbefreiungen

Beschreibung

LRD10 ist ein thermisches Überlastrelais von Schneider Electric TeSys LRD für den Einsatz mit einem TeSys D-Schütz zum Schutz von 2,2 kW-Motoren bei 400 V.

Es hat einen thermischen Regelbereich von 4-6A, eine Auslöseklasse von 10A und einen Phasenunsymmetrieschutz. Es verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen der Green Premium (RoHS/REACH).

Vorteile:

Thermisches Schutzrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)
Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D09-D38 zur Bildung eines Kompaktstarters
Leicht und kompakt, 45 mm breit
Temperaturkompensation für gute Schutzgenauigkeit
Manuelle Steuerung mit Test- und Rückstelltasten, Wahlschalter für manuelle/automatische Rückstellung
Umweltfreundliche Produktleistung

Weitere technische Merkmale:

Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1
Phasenausfallempfindlichkeit: Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0
Art der Steuerung: Rote Taste: Stopp - Blaue Taste: Reset
Produktgewicht: 0,124 kg
Schutzart: TH nach IEC 60068
Schutzart: IP20 gemäß IEC 60529
Betriebsumgebungstemperatur: -20...60 °C ohne Derating nach IEC 60947-4-1
Lagertemperatur: -60...70 °C
Temperaturkompensation: -20...60 °C
Feuerbeständigkeit: V1 nach UL 94
Durchschlagfestigkeit: 1,89 kV bei "50 Hz" nach IEC 60947-1
Konventioneller thermischer Strom in Luft [Ith]: 5A pro Meldestromkreis
Thermische Überlastauslöseklasse: Klasse 10A gemäß IEC 60947-4-1

Produktkompatibilität:

LC1D09
LC1D32
LC1D38
LC1D12
LC1D18
LC1D25

Halterung:

Platte, mit spezifischem Zubehör
Schiene, mit spezifischem Zubehör
Unter dem Schütz

Mechanische Widerstandsfähigkeit:

Vibration: 6 Gn nach IEC 60068-2-6
Schock: 15 Gn pro 11 ms gemäß IEC 60068-2-7

Zulässiger Strom:

3 A bei 120 V AC-15 pro Meldekreis
0,22 A bei 125 V DC-13 je Meldestromkreis

Zugehörige Absicherung

4 A gG für Signalkreis
4 A BS für Signalstromkreis

Anschlüsse - Klemmen

Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne Kabelanschluss
Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit Kabelanschluss
Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² fest ohne Kabelanschluss
Leistungsstromkreis: Schraubklemmen 1 Ader 1,5...10 mm² flexibel ohne Kabelanschluss
Leistungsstromkreis: Schraubklemmen 1 Ader 1...4 mm² flexibel mit Kabelanschluss
Leistungsstromkreis: Schraubklemmen 1 Ader 1...6 mm² eindrähtig ohne Kabelanschluss

Anzugsdrehmoment:
