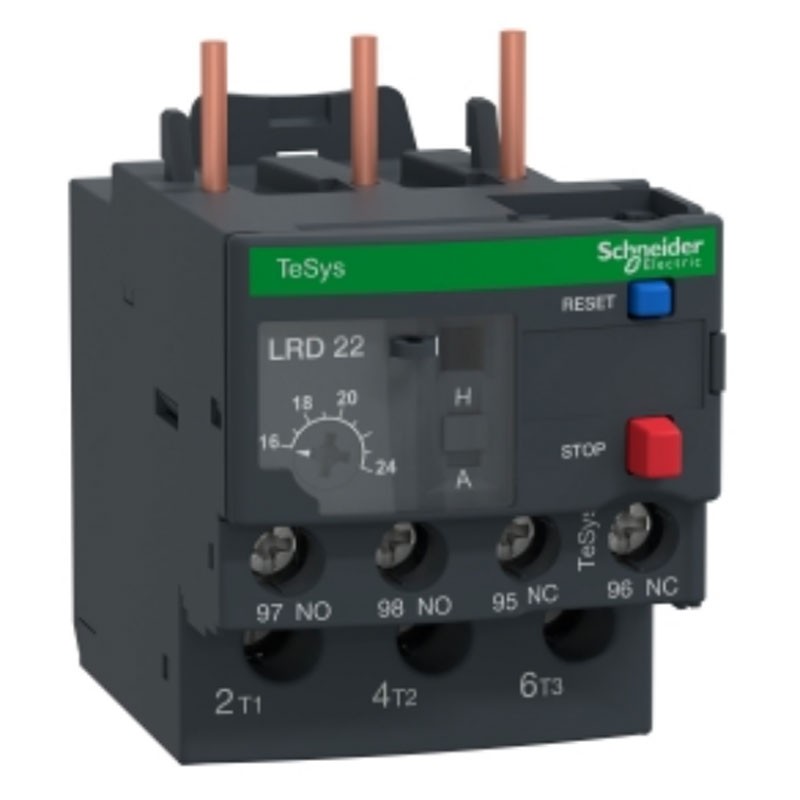

Telemecanique Thermorelais für TeSys 16-24A Motor LRD22
SNR LRD22
3389110346848
Thermisches Überlastrelais von Schneider Telemecanique mit den folgenden Eigenschaften:
- Bemessungsbetriebsspannung [Ue]: 690 V "AC" 0...400 Hz für Leistungsschaltung gemäß IEC 60947-4-1
- Anwendung des Relais: Motorschutz
- Netztyp: DC - "AC
- Thermische Überlastauslöseklasse: Klasse 10A nach IEC 60947-4-1
- Thermischer Schutz Regelbereich: 16...24A
- Netzfrequenz: 0...400 Hz
- Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Konventioneller thermischer Strom in Luft [Ith]: 5A pro Meldekreis
Telemecanique Thermorelais für TeSys 16-24A Motor LRD22
56,51 €
inkl. MwSt.
56,51 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 15
: 2
LRD22 ist ein thermisches Überlastrelais von Schneider Electric TeSys LRD für die direkte Montage auf TeSys D-Schütze.
Mit einem thermischen Regelbereich von 16-24 A, Auslöseklasse 10 und Phasenunsymmetrieerkennung schützt es 11 kW Motoren bei 400V. Es verfügt über manuelle Prüf- und Rückstelltasten, automatische Rückstellung, Hilfsauslösekontakt und mechanische Anzeige. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
Vorteile:
- Thermisches Schutzrelais, Bimetalltyp, mit Phasenunsymmetrieschutz (Differential)
- Direkte Montage auf die unteren Klemmen eines Schützes TeSys LC1D09-D38 zur Bildung eines Kompaktstarters
- Leicht und kompakt, 45 mm breit
- Temperaturkompensation für gute Schutzgenauigkeit
- Manuelle Steuerung mit Test- und Rückstelltasten, Wahlschalter für manuelle/automatische Rückstellung
- Umweltfreundliche Produktleistung
Weitere Merkmale:
- Zugehörige Sicherung: 4 A gG für den Signalisierungskreis - 4 A BS für den Signalisierungskreis
- Bemessungs-Stoßspannung [Uimp]: 6 kV
- Phasenausfallempfindlichkeit: Auslösestrom 130 % Ir auf zwei Phasen, die letzte Phase auf 0
- Steuerungsart: rote Taste: Stopp, blaue Taste: Reset
- Temperaturkompensation: -20...60 °C
- Klimadichtung: entspricht IACS E10
- Schutzart IP20 nach IEC 60529
- Betriebsumgebungstemperatur: -20...60 °C ohne Derating nach IEC 60947-4-1
- Lagertemperatur: -60/+70 °C
- Brandklasse: V1 nach UL 94
Bemessungsisolationsspannung [Ui]:
- Stromkreis: 600 V gemäß CSA
- Leistungsstromkreis: 600 V nach UL
- Stromkreis: 690 V gemäß IEC 60947-4-1
Halterung:
- Platte, mit spezifischem Zubehör
- Schiene, mit spezifischem Zubehör
- Unter dem Schütz
Zulässiger Strom:
- 1,5A bei 240 V AC-15 für den Signalisierungskreis
- 0,1A bei 250 V DC-13 pro Signalstromkreis
Anschlüsse - Klemmen
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit Kabelanschluss
- Steuerstromkreis: Schraubklemmen 2 Kabel 1...2,5 mm² eindrähtig
- Leistungsstromkreis: Schraubklemmen 1 Ader 1,5...10 mm² flexibel ohne Kabelanschluss
- Leistungsstromkreis: Schraubklemmen 1 Ader 1...6 mm² flexibel mit Kabelanschluss
- Stromkreis: Schraubklemmen 1 Ader 1,5...10 mm² eindrähtig
Anzugsdrehmoment:
- Steuerstromkreis: 1,7 Nm - auf Schraubklemmen
- Leistungskreis: 2,5 Nm - auf Schraubklemmen
Mechanische Widerstandsfähigkeit:
- Vibration: 6 Gn nach IEC 60068-2-6
- Schock: 15 Gn für 11 ms gemäß IEC 60068-2-7
Durchschlagfestigkeit
- 1,89 kV bei "50 Hz" gemäß IEC 60947-1
Abmessungen und Gewicht:
- Höhe 66 mm
- Breite 45 mm
- Tiefe 70 mm
- Gewicht 0,124 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Relais
