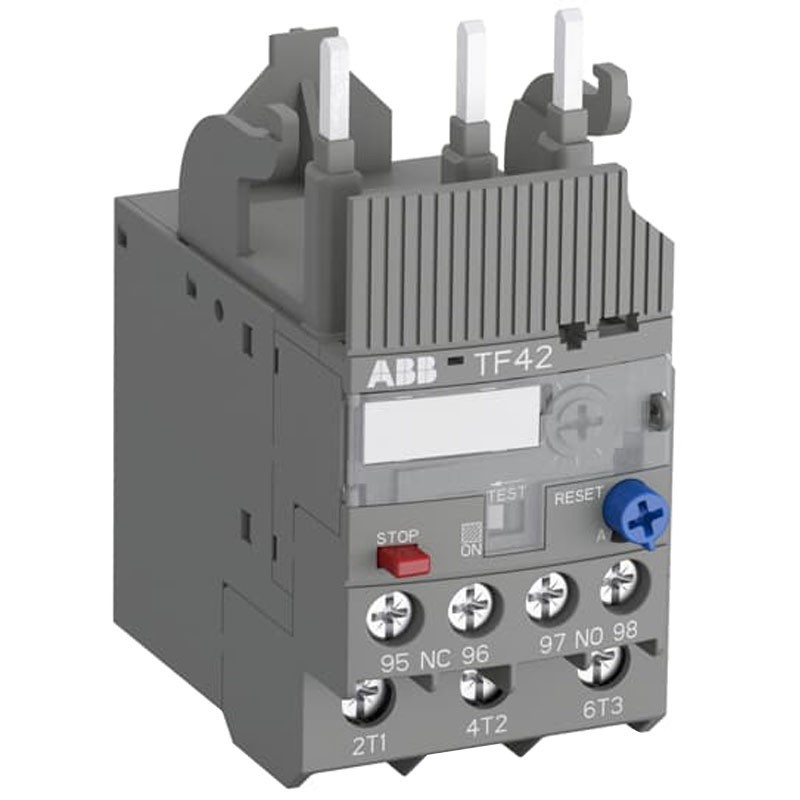

ABB Thermisches Überlastrelais 4,2-5,7A Klasse 10 TF425V7
ABB TF425V7
4013614398100
Abb Thermorelais der Serie TF42 mit den folgenden Merkmalen:
- Nennbetriebsspannung Hilfsstromkreis 600 Vac/dc - Hauptstromkreis 690 Vac - Hauptstromkreis 600 Vdc
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hilfsstromkreis 6 kV - Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690V
- Einstellbereich 4.2 ... 5.7A
- Nennbetriebsstrom (Ie) 5,7A
- Nennbetriebsstrom AC-3 (Ie) 5,7A
- 3 Pole
- Schutzart IP20
- Verschmutzungsgrad 3
ABB Thermisches Überlastrelais 4,2-5,7A Klasse 10 TF425V7
43,12 €
inkl. MwSt.
43,12 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 8
Thermische Überlastrelais mit Bimetall sind kostengünstige elektromechanische Schutzeinrichtungen für den Hauptstromkreis. Sie bieten zuverlässigen Motorschutz bei Überlast oder Phasenausfall.
Thermorelais und Überlastrelais sind elektromechanische Schutzeinrichtungen für den Hauptstromkreis. Sie bieten zuverlässigen Motorschutz bei Überlast oder Phasenausfall.
Merkmale:
- Serie Abb
- Anzugsdrehmoment Hilfskreis 1 ... 1,5 Nm - Hauptstromkreis 1,5...2,5 Nm
- Abisolierlänge Hilfsstromkreis 9 mm - Hauptstromkreis 12 mm
- Empfohlener Schraubendreher Hauptkreis Pozidriv 2
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 1,1 W
- Kompensation der Umgebungslufttemperatur Ja
- Schockfestigkeit nach IEC 60068-2-27 11 ms Puls 25g
- Maximal zulässige Betriebshöhe 2000 m
- Konventioneller thermischer Freiluftstrom (Ith) Hilfsstromkreis NC 6 A -Hilfsstromkreis NO 4A
- Vibrationsfestigkeit nach IEC 60068-2-6: 5g / 3 ... 150 Hz
Kabelquerschnitte - Hilfsstromkreis
- Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm²
- Flexibel mit isolierter Aderendhülse 1x 0,75 ... 2,5 mm²
- Flexibel mit isolierter Aderendhülse 2x 0,75 ... 1,5 mm² flexibel mit isolierter Aderendhülse
- Flexibel 1/2x 0,75 ... 1 mm²
- Flexibel 1/2x 1 ... 2,5 mm² Starr
- Starr 1/2x 0,75 ... 4 mm²
- Querschnitte der Hauptkabelstromkreise
- Flexibel mit Aderendhülse 1/2x 0,75 ... 4 mm²
- Flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 4 mm²
- Flexibel 1/2x 0,75 ... 4 mm² Starr
- Starr 1/2x 0,75 ... 4 mm²
Nennbetriebsstrom AC-15 (Ie)
- (120 V) NC 3 A
- (120 V) NEIN 0,5 A
- (240 V) NC 3 A
- (240 V) NEIN 0,5 A
- (400 V) NC 0,75 A
- (400 V) NEIN 0,5 A
- (500 V) NC 0,75 A
- (500 V) NEIN 0,5 A
Nennbetriebsstrom DC-13 (Ie)
- (125 V) NC 0,55 A
- (125 V) NEIN 0,55 A
- (24 V) NC 1,25 A
- (24 V) NC 1,25 A
- (250 V) NC 0,27 A
- (250 V) NEIN 0,27 A
- (500 V) NC 0,15 A
- (500 V) NEIN 0,15 A
- (60 V) NC 0,55 A
- (60 V) NEIN 0,55 A
Nennfrequenz
- Hilfskreislauf 50 Hz
- Hilfskreislauf 60 Hz
- Hilfskreislauf DC
- Hauptstromkreis 50 Hz
- Hauptstromkreis 60 H
Temperaturen:
- Umgebungstemperatur im Betrieb -25/-60 °C
- Kompensierter Betrieb -25/+60 °C
- Lagertemperatur -50/+80 °C
Abmessungen und Gewicht:
- Breite 45 mm
- Höhe 88,3 mm
- Tiefe 70,5 mm
- Nettogewicht 0,13 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Relais
- Spannung: 690VAC
- Pole: 3P
- Ampere: 42-57A
