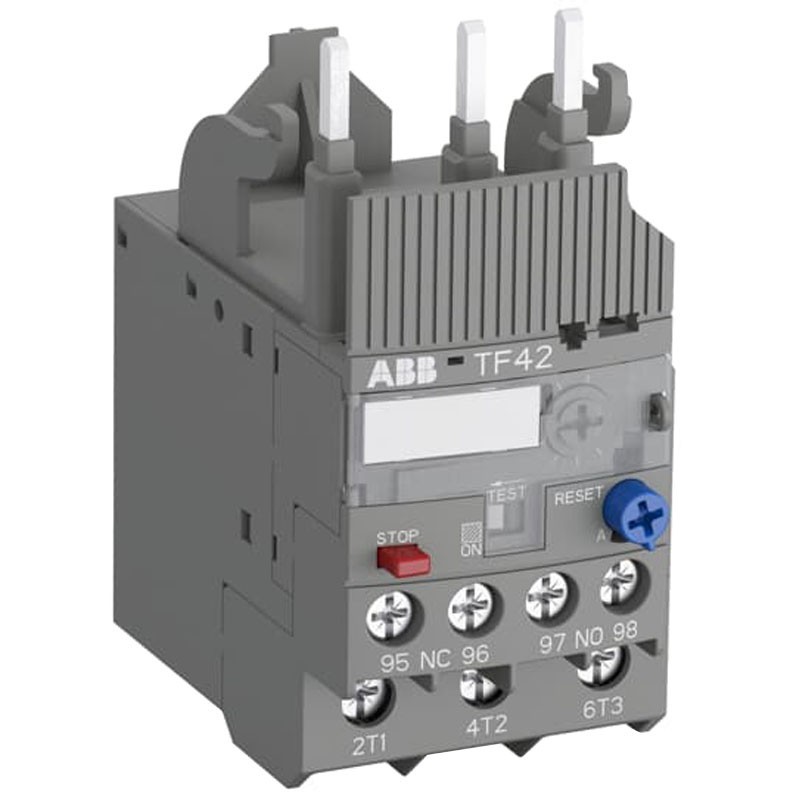

Thermisches Überlastrelais ABB 7,6-10A Klasse 10 TF4210
ABB TF4210
4013614398124
Abb Thermorelais der Serie TF42 mit den folgenden Merkmalen:
-
Nennbetriebsspannung Hilfsstromkreis 600 Vac/dc - Hauptstromkreis 690 Vac - Hauptstromkreis 600 Vdc
-
Nennbetriebsstrom (Ie) 10A
-
Nennbetriebsstrom AC-3 (Ie) 10A
-
Nennfrequenz Hilfsstromkreis 50 Hz - Hilfsstromkreis 60 Hz - DC-Hilfsstromkreis - Hauptstromkreis 50 Hz - Hauptstromkreis 60 Hz
-
Bemessungs-Stoßspannungsfestigkeit (Uimp) Hilfsstromkreis 6 kV - Hauptstromkreis 6 kV
-
Bemessungsisolationsspannung (Ui) 690 V
-
Einstellbereich 7,6...10 A
-
3 Pole
-
Schutzart IP20
-
Verschmutzungsgrad 3
-
Umgebungstemperatur bei Betrieb -25..+60°C- bei Lagerung-50..+80 °C
Thermisches Überlastrelais ABB 7,6-10A Klasse 10 TF4210
43,12 €
inkl. MwSt.
43,12 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 12
: 1
Thermische Überlastrelais mit Bimetall sind wirtschaftliche elektromechanische Schutzeinrichtungen für den Hauptstromkreis. Sie bieten einen zuverlässigen Motorschutz im Falle einer Überlast oder eines Phasenausfalls.
Thermische Überlastrelais und Überlastrelais sind elektromechanische Schutzeinrichtungen für den Hauptstromkreis. Sie bieten einen zuverlässigen Motorschutz im Falle einer Überlast oder eines Phasenausfalls.
Merkmale:
- Serie Abb
- Nennbetriebsspannung Hilfsstromkreis 600 Vac/dc - Hauptstromkreis 690 Vac - Hauptstromkreis 600 Vdc
- Nennbetriebsstrom (Ie) 10A
- Nennbetriebsstrom AC-3 (Ie) 10A
- Nennfrequenz Hilfsstromkreis 50 Hz - Hilfsstromkreis 60 Hz - DC-Hilfsstromkreis - Hauptstromkreis 50 Hz - Hauptstromkreis 60 Hz
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hilfsstromkreis 6 kV - Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- Einstellbereich 7,6 ...10 A
- 3 Pole
- Schutzart IP20
- Verschmutzungsgrad 3
- Anzugsdrehmoment Hilfskreis 1 ... 1,5 Nm - Hauptstromkreis 1,5 ... 2,5 Nm
- Abisolierlänge Hilfsstromkreis 9 mm - Hauptstromkreis 12 mm
- Schraubendreher empfohlen Hauptkreis Pozidriv 2
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 1,1 W
- Umgebungstemperatur im Betrieb -25 ... +60 °C - bei Lagerung -50 ... +80 °C
- Kompensation der Umgebungslufttemperatur Ja
- Schockfestigkeit nach IEC 60068-2-27 11 ms Puls 25g
- Max. zulässige Betriebshöhe 2000 m
- Vibrationsfestigkeit nach IEC 60068-2-6: 5g / 3 ... 150 Hz
- Kabelquerschnitte - Hilfsstromkreis:
- Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm² flexibel mit isolierter Aderendhülse
- Flexibel mit isolierter Aderendhülse 1x 0,75 ... 2,5 mm² flexibel mit isolierter Aderendhülse
- Flexibel mit isolierter Aderendhülse 2x 0,75 ... 1,5 mm² flexibel mit isolierter Aderendhülse
- Flexibel 1/2x 0,75 ... 1 mm² flexibel
- Flexibel 1/2x 1 ... 2,5 mm² Flexibel
- Starr 1/2x 0,75 ... 4 mm² Starr
- Kabelquerschnitte - Hauptstromkreis
- Flexibel mit Aderendhülse 1/2x 0,75 ... 4 mm² flexibel mit isolierter Aderendhülse
- Flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 4 mm² flexibel mit isolierter Aderendhülse
- Flexibel 1/2x 0,75 ... 4 mm² Starr
- Starr 1/2x 0,75 ... 4 mm² Starr
Nennbetriebsstrom AC-15 (Ie):
- (120 V) NC 3 A
- (120 V) NEIN 0,5 A
- (240 V) NC 3 A
- (240 V) NEIN 0,5 A
- (400 V) NC 0,75 A
- (400 V) NEIN 0,5 A
- (500 V) NC 0,75 A
- (500 V) NEIN 0,5 A
Nennbetriebsstrom DC-13 (Ie):
- (125 V) NC 0,55 A
- (125 V) NEIN 0,55 A
- (24 V) NC 1,25 A
- (24 V) NEIN 1,25 A
- (250 V) NC 0,27 A
- (250 V) NEIN 0,27 A
- (500 V) NC 0,15 A
- (500 V) NEIN 0,15 A
- (60 V) NC 0,55 A
- (60 V) NEIN 0,55 A
- Breite 45 mm
- Höhe 88,3 mm
- Tiefe 70,5 mm
- Nettogewicht 0,13 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Relais
- Spannung: 690VAC
- Pole: 3P
- Ampere: 7.6-10A
