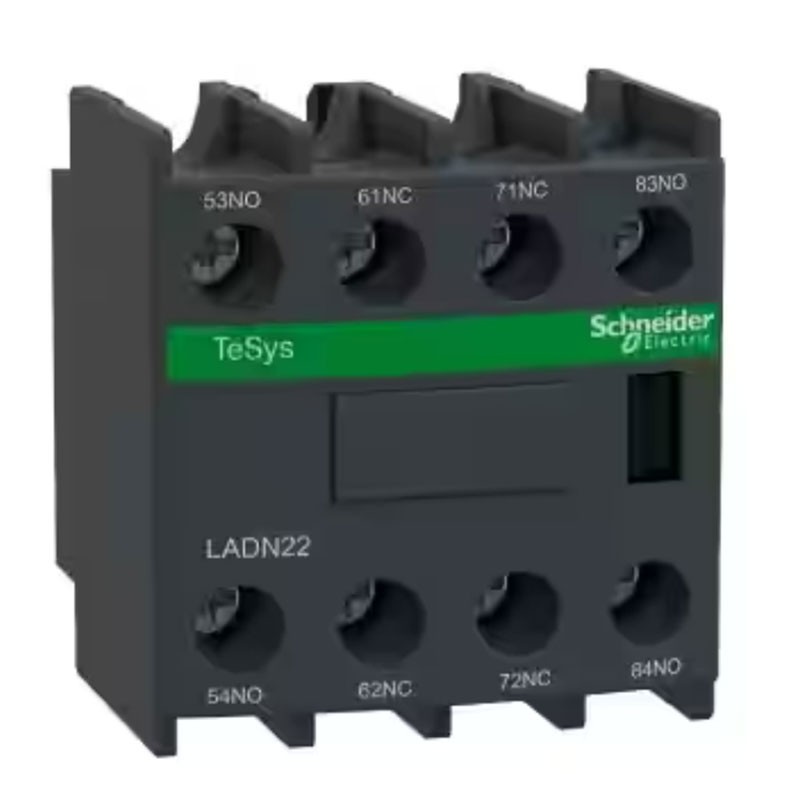

Telemecanique Front-Hilfskontaktblock 2NO+2NC LADN22
SNR LADN22
3389110384031
Schneider Telemecanique Hilfskontaktblock, mit den folgenden Merkmalen:
- Einbaulage: Frontseite
- Zusammensetzung der Kontaktpole: 2 NO + 2 NC
- Kontaktfunktion: unverzögert
- Bemessungsbetriebsspannung [Ue]: 690 V "AC" 25...400 Hz
- Bemessungsisolationsspannung [Ui]: 690 V nach IEC 60947-5-1, 600 V nach UL, 600 V nach CSA
- Konventioneller thermischer Öffnungsstrom [Ith]: 10A bei <60 °C
- Bemessungseinschaltvermögen Irms: 140A 'AC' gemäß IEC 60947-5-1, 250A DC gemäß IEC 60947-5-1
- Zulässiger temporärer Nennstrom: 100A bei <60 °C 1 s, 120A bei <60 °C 500 ms, 140A bei <60 °C 100 ms
- Schutzart: gG-Sicherung 10 A
- Mechanische Belastbarkeit: 30 Mcicles
Telemecanique Front-Hilfskontaktblock 2NO+2NC LADN22
16,93 €
inkl. MwSt.
16,93 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 105
: 1
Häufig zusammengekauft
DerLADN22 ist ein zusätzlicher Hilfskontaktblock von Schneider Electric für die Schütze TeSys D und TeSys F. Der frontseitig montierte Block verfügt über 2 Öffner+2 Schließer bis zu 10 A 690 V AC. Durch die zertifizierten Öffner-Spiegelkontakte kann er in Sicherheitsanwendungen eingesetzt werden. Die einfache Frontmontage mittels Clip gewährleistet hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit erhältlich, verfügt über Zertifizierungen nach verschiedenen Normen (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und ist Green Premium (RoHS/REACH) konform.
Vorteile:
- Zusatzblock mit mechanisch angeschlossenen 2NO+2NC-Hilfskontakten, mit sofortiger Betätigung
- Geeignet für die Steuerung von Sicherheitssystemen aufgrund seiner zertifizierten NC-Spiegelkontakte
- Hohe elektrische Belastbarkeit: mehrere Millionen Schaltspiele in AC-14/AC-15/DC-13 je nach Bedingungen
- Clip-on-Frontmontage bei allen TeSys D und TeSys F Schützen
- Umweltverträgliche Produktleistung
Anschlüsse - Klemmen
- Schraubklemmen 1 Kabel 1...4 mm² flexibel mit Kabelanschluss
- Schraubklemmen 1 Kabel 1...4 mm² flexibel ohne Kabelanschluss
- Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit Aderendhülse
- Schraubklemmen 2 Kabel 1...4 mm² flexibel ohne Kabelanschluss
- Schraubklemmen 1 Kabel 1...4 mm² starr ohne Kabelanschluss
- Schraubklemmen 2 Kabel 1...4 mm² starr ohne Kabelanschluss
Anzugsdrehmoment
- 1,7 Nm - mit Schlitzschraubendreher Ø 6 mm
- 1,7 Nm - mit Kreuzschlitzschraubendreher Nr. 2
- 1,7 Nm - mit Pozidriv-Schraubendreher Nr. 2
Weitere technische Merkmale:
- Minimaler Schaltstrom: 5 mA
- Minimale Schaltspannung: 17V
- Überlappungsfreie Zeit: 1,5 ms beim Ausschalten ohne Überlappung zwischen Öffner und Schließer, 1,5 ms beim Einschalten ohne Überlappung zwischen Öffner und Schließer
- Isolationswiderstand: > 10 MOhm
- Umwelteigenschaften: normale Umgebung
- Schutzart: IP20 nach IEC 60529
- Schutzart: TH nach IEC 60068
- Lagertemperatur: -60/+80 °C
- Betriebsumgebungstemperatur: -5/+60 °C
- Betriebshöhe: 3000 m
Abmessungen und Farbe:
- Farbe: dunkelgrau
- Höhe 48 mm
- Breite 44 mm
- Tiefe 42 mm
Es gibt noch keine Bewertung
Technische Daten
- Art: Hilfskontakte
