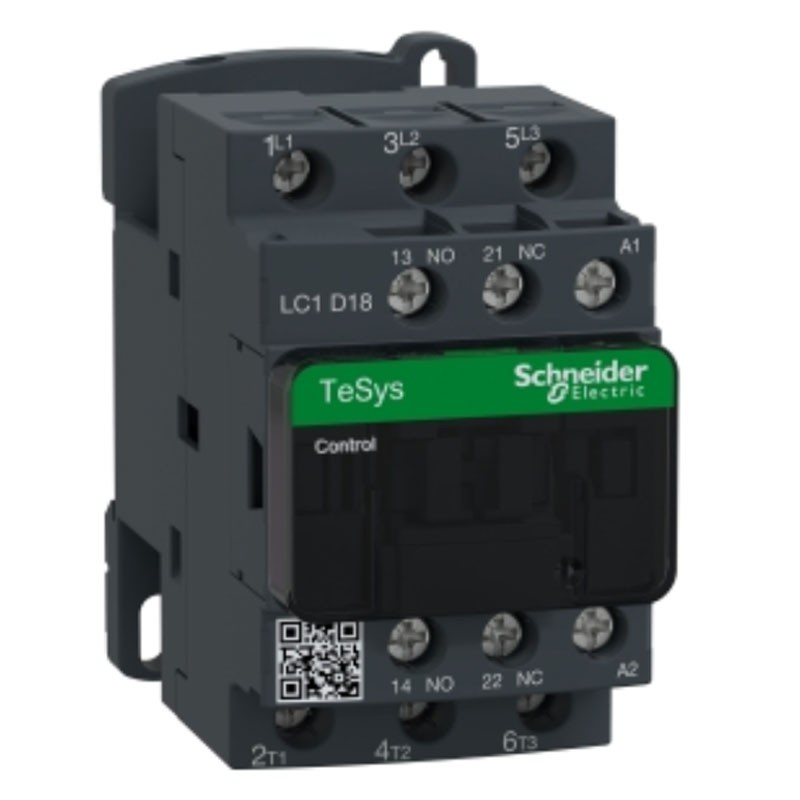

Telemecanique Schütz TeSys D 18A 3P 220VAC LC1D18M7
SNR LC1D18M7
3389110349504
Schneider LC1D Telemecanique-Schütz mit den folgenden Merkmalen:
- Anzahl der Pole: 3
- Zusammensetzung der Strompolkontakte: 3 NO
- Typ des Steuerkreises: AC "50/60 Hz".
- Steuerspannung [Uc]: 220 V "AC" "50/60 Hz".
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947
- Überspannungskategorie: Acti9 VigiARC iC40
- Konventioneller thermischer Leerlaufstrom [Ith]: 10 A bei <60 °C für den Signalkreis, 32A bei <60 °C für den Leistungskreis
- Bemessungsschaltvermögen: 300A bei 440V für Stromkreis nach IEC 60947
Telemecanique Schütz TeSys D 18A 3P 220VAC LC1D18M7
53,07 €
inkl. MwSt.
53,07 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 48
: 19
Weitere Merkmale:
- Mittlere Impedanz: 2,5 mOhm "50 Hz" - Ith 32A pro Stromkreis
- Betriebszeit: 12...22 ms Schließen, 4...19 ms Öffnen
- Mechanische Lebensdauer: 15 Mccycles
- Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C
- Spulentechnik: ohne integriertes Entstörmodul
- Wärmeabgabe: 2...3 W bei "50/60 Hz".
- Hilfskontaktart: mechanischer Anschluss Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakt Typ 1 NC nach IEC 60947-4-1
- Frequenzbereich Signalisierung: 25...400 Hz
- Mindestschaltstrom: 5 mA pro Meldekreis
- Mindestschaltspannung: 17 V pro Meldekreis
- Überschneidungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer
- Isolationswiderstand: > 10 MOhm für Signalkreis
- IP-Schutzart: IP20 Frontseite entspricht IEC 60529
- Klimadichtung: Entspricht IACS E10, entspricht IEC 60947-1 Anhang Q Kategorie D
- Schutzgrad: TH gemäß IEC 60068-2-30
- Verschmutzungsgrad: 3
- Betriebsumgebungstemperatur: -40/+60 °C, 60/+70 °C mit Leistungsreduzierung
- Lagertemperatur: -60/+80 °C
- Betriebshöhe: 0...3000 m
- Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1
Nennbetriebsstrom [Ie]:
- 18 A 60 °C) "AC" AC-3 für Stromkreis bei <= 440V
- 32 A 60 °C) "AC" AC-1 für <= 440V Stromkreis
- 18 A 60 °C) AC-3e "AC" für Stromkreis bei <= 440V
Motorleistung [kW]:
- 4 kW bei 220...230 V "AC" "50/60 Hz" (AC-3)
- 7,5 kW @ 380...400V "AC" "50/60 Hz" (AC-3)
- 9 kW bei 415 bis 440 V AC 50/60 Hz (AC-3)
- 10 kW bei 500 V "AC" "50/60 Hz" (AC-3)
- 10 kW bei 660 bis 690 V AC 50/60 Hz (AC-3)
- 4 kW bei 400 V 'AC' '50/60 Hz' (AC-4)
- 4 kW bei 220 bis 230 V AC '50/60 Hz' (AC-3e)
- 7,5 kW bei 380 bis 400 V AC '50/60 Hz' (AC-3e)
- 9 kW @ 415 bis 440 V 'AC' '50/60 Hz' (AC-3e)
- 10 kW bei 500 V "AC" "50/60 Hz" (AC-3e) 10 kW bei 660...690 V "AC" "50/60 Hz" (AC-3e)
HP Motorleistung (UL / CSA):
- 1 PS bei 115 V für 1 Motor Phase "AC" "50/60 Hz" Motoren
- 3 PS bei 230/240 V für 1-Phasen-"AC"-Motoren "50/60 Hz".
- 5 PS bei 200/208 V für 3-phasige "50/60 Hz"-Drehstrommotoren
- 5 PS bei 230/240 V für 3-phasige "50/60 Hz"-Drehstrommotoren
- 10 PS bei 460/480 V für 3-phasige "50/60 Hz"-Drehstrommotoren
- 15 PS bei 575/600 V für 3-phasige "50/60 Hz"-Drehstrommotoren
Nennschließkraft Irms:
- 140 A "AC" für IEC 60947-5-1-konforme Signalisierungsschaltung
- 250 A DC für Signalisierungsschaltung nach IEC 60947-5-1
- 300 A bei 440 V für IEC 60947-konforme Stromkreise
Bemessungs-Kurzzeitstromfestigkeit [Icw]:
- 145 A bei <40 °C - 10 s für Stromkreis
- 240 A bei <40 °C - 1 s für Stromkreislauf
- 40 A bei <40 °C - 10 min für Stromkreislauf
- 84 A bei <40 °C - 1 min für Stromkreis
- 100 A - 1 s pro Meldekreis
- 120 A - 500 ms pro Meldekreis
- 140 A - 100 ms pro Meldekreis
Zugehöriger Sicherungswert
- 10 A gG für Signalisierungsschaltung nach IEC 60947-5-1
- 50 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis
- 35 A gG bei <= 690 V Typ-2-Koordination für Leistungskreis
Bemessungsisolationsspannung [Ui]
- 690 V gemäß IEC 60947-4-1 Stromkreis:
- 600 V CSA-zertifiziert Stromkreis:
- 600 V UL-zertifiziert Stromkreis:
- 690 V gemäß IEC 60947-1 Signalisierungsschaltung:
- 600 V CSA-zertifiziert Signalkreis:
- 600 V UL-zertifizierter Signalisierungskreis:
Elektrische Lebensdauer:
- 1,65 Mcicli 18 A AC-3 bei Ue <= 440V
- 1 Mcicli 32 A AC-1 bei Ue <= 440 V
- 1,65 Mcicli 18 A AC-3e bei Ue <= 440V
Verlustleistung pro Pol
- 2,5 W AC-1
- 0,8 W AC-3
- 0,8 W AC-3e
Anschlüsse - Klemmen
- Steuerkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel ohne Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm²flexibel ohne Kabelanschluss
- Steuerkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel mit Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Adern 1...2,5 mm² flexibel mit Kabelanschluss
- Steuerkreis: Schraubklemmen 1 Kabel 1...4 mm² massiv ohne Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm² massiv ohne Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1,5...6 mm² flexibel ohne Kabelanschluss
- Stromkreis: Schraubklemmen 2 Adern 1,5...6 mm²flexibel ohne Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1...6 mm² flexibel mit Kabelanschluss
- Stromkreis: Schraubklemmen 2 Adern 1...4 mm² flexibel mit Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1,5...6 mm² massiv ohne Kabelanschluss
- Stromkreis: Schraubklemmen 2 Adern 1,5...6 mm² eindrähtig ohne Kabelanschluss
Anzugsdrehmoment:
- Stromkreis: 1,7 Nm - auf Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm
- Stromkreis: 1,7 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2
- Steuerkreis: 1,7 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm
- Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2
- Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2
- Stromkreis: 2,5 Nm - auf Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2
Niveau der Sicherheitszuverlässigkeit
- B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Belastung nach EN/ISO 13849-1
Grenzwerte der Steuerspannung
- 0.3...0.6 Uc -40...70 °C "AC" stromlos 50/60 Hz
- 0.8...1.1 Uc -40...60 °C Betrieb "AC" 50 Hz
- 0.85...1.1 Uc -40...60 °C Betrieb "AC" 60 Hz
- 1...1.1 Uc 60...70 °C Betrieb "AC" 50/60 Hz
Einschaltleistung in VA
- 70 VA 60 Hz 0,75 20 °C)
- 70 VA "50 Hz" 0,75 20 °C)
Leistungsaufnahme im Betrieb VA
- 7,5 VA 60 Hz 0,3 20 °C)
- 7 VA "50 Hz" 0,3 20 °C)
Mechanische Robustheit:
- Schwingung offenes Schütz: 2 Gn, 5...300 Hz
- Vibration bei geschlossenem Schütz: 4 Gn, 5...300 Hz
- Schützöffnungsstoß: 10 Gn für 11 ms
- Schocks bei geschlossenem Schütz: 15 Gn für 11 ms
Abmessungen und Gewicht
- Höhe 77 mm
- Breite 45 mm
- Tiefe 86 mm
- Gewicht 0,33 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
