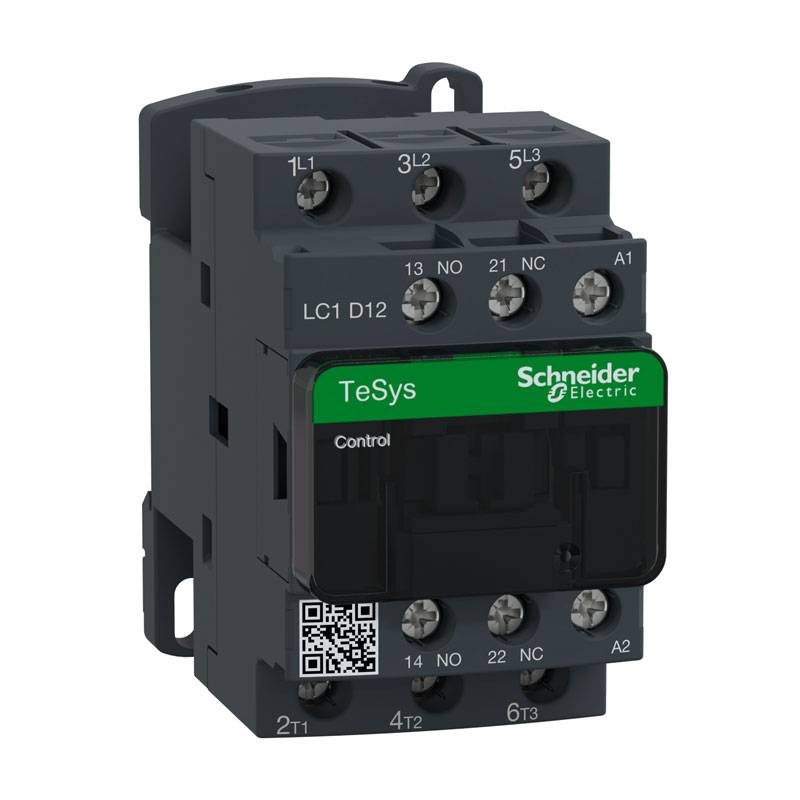

Schneider TeSys LC1D Schütz 3P 12A AC3 380 V AC LC1D12Q7
SNR LC1D12Q7
3389110349320
Schneider TeSys LC1D Schütz mit den folgenden Merkmalen:
- Anzahl der Pole: 3
- Nennbetriebsspannung
- Ue: <= 690 V "AC" 25...400 Hz Stromkreis - <= 300 V DC Stromkreis
- Nennbetriebsstrom
- Ie: 25A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V - 12A 60 °C) "AC" AC-3 für Stromkreis bei <= 440 V - 12A 60 °C) "AC" AC-3e für Stromkreis bei <= 440 V
- Zusammensetzung des Kontaktpols: 3 NO
- Kompatibilität der Kontakte: M2
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Bemessungs-Stoßspannung: 6 kV gemäß IEC 60947
Schneider TeSys LC1D Schütz 3P 12A AC3 380 V AC LC1D12Q7
47,08 €
inkl. MwSt.
47,08 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 6
: 2
Häufig zusammengekauft
LC1D12Q7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 5,5 kW bei 400 V. Es verfügt über eine 380 V 50/60 Hz AC-Spule, integrierte Hilfskontakte 1NO+1NC (Spiegelkontakt NC) und Anschluss über Schraubklemmen. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, für mehrere Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-kompatibel (RoHs/Reach)
Nennbetriebsspannung (Ue)
- <= 690 V "AC" 25...400 Hz Stromkreis
- <= 300 V DC Stromkreis
Nennbetriebsstrom (Ie):
- 25 A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V
- 12 A 60 °C) AC-3 "AC" für Stromkreis bei <= 440 V
- 12 A 60 °C) AC-3e "AC" für Stromkreis bei <= 440 V
Motorleistung (kW)
- 3 kW bei 220...230 V "AC" "50/60 Hz" (AC-3)
- 5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)
- 3,7 kW bei 400 V 'AC' '50/60 Hz' (AC-4)
- 3 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e)
Motorleistung in hp
- 0,5 PS bei 115 V für 1 Motor Phase "AC" "50/60 Hz" Motoren
- 2 PS bei 230/240 V für 1-phasige "AC"-Motoren "50/60 Hz".
- 3 PS bei 200/208 V für Drehstrommotoren" AC" "50/60 Hz" "3 PS bei 230/240 V für Drehstrommotoren
- 3 PS bei 230/240 V für 3-Phasen-Motoren" AC" "50/60 Hz"
- 7,5 PS bei 460/480 V für 3-Phasen-Motoren" AC" "50/60 Hz
- 10 PS @ 575/600 V für 3-Phasen-Motoren" AC" "50/60 Hz"
Konventioneller thermischer Strom im Freien
- 25 A bei <60 °C für den Stromkreis
- 10 A bei <60 °C für den Signalkreis
Nennschaltvermögen Irms:
- 250 A bei 440 V für Stromkreis nach IEC 60947
- 140 A AC für Signalisierungsschaltung nach IEC 60947-5-1
- 250 A DC pro Meldekreis nach IEC 60947-5-1
Bemessungs-Kurzzeitstromfestigkeit
- 105 A bei <40 °C - 10 s für Stromkreis
- 210 A bei <40 °C - 1 s für den Stromkreis
- 30 A bei <40 °C - 10 min für Stromkreislauf
- 61 A bei <40 °C - 1 min für Stromkreis
- 100 A - 1 s pro Meldekreis
- 120 A - 500 ms pro Meldekreis
- 140 A - 100 ms pro Meldekreis
Zugehörige Sicherungslehre
- 10 A gG für Signalisierungsschaltung nach IEC 60947-5-1
- 40 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis
- 25 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis
Bemessungsisolationsspannung
- 690 V nach IEC 60947-4-1 Stromkreis
- 600 V CSA-zertifiziert Stromkreis
- 600 V UL-zertifiziert Stromkreis
- 690 V nach IEC 60947-1 Signalisierungsschaltung
- 600 V CSA-zertifizierter Signalkreis
- 600 V UL-zertifizierter Signalisierungskreis
Merkmale:
- Mechanische Lebensdauer: 15 Mcicles
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Mechanischer Anschluss Typ 1 NO + 1 NC nach IEC 60947-5-1
- Spiegelkontakt Typ 1 NC nach IEC 60947-4-1
- Minimale Schaltspannung: 17V pro Meldekreis
- Mindestschaltstrom: 5 mA pro Meldekreis
- Isolationswiderstand: > 10 MOhm pro Signalkreis
- Schutzart IP: IP20 Frontseite gemäß IEC 60529
- Abmessungen und Gewicht: Höhe 77 mm Breite 45 mm Tiefe 86 mm Gewicht: 325 Gramm
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
