Schneider TeSys LC1D Schütz 3P 9A AC3 110 V AC LC1D09F7
SNR LC1D09F7
3389110348798

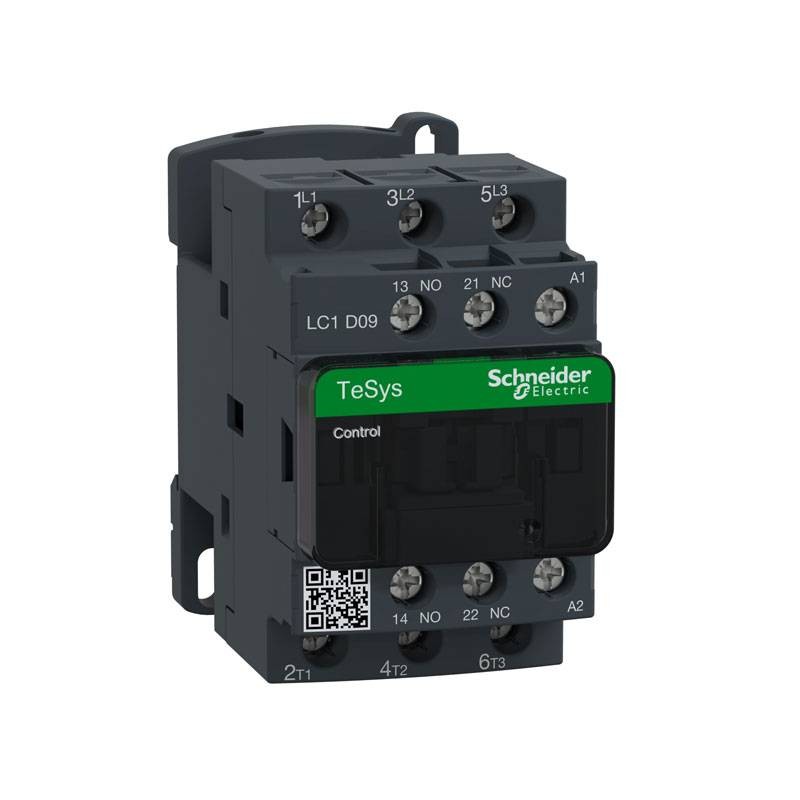

Schneider TeSys LC1D Schütz mit den folgenden Merkmalen:
- Anzahl der Pole: 3
- Nennbetriebsspannung
- Ue: <= 690 V "AC" 25...400 Hz Stromkreis - <= 300 V DC Stromkreis
- Nennbetriebsstrom
- Ie: 9 A 60 °C) "AC" AC-3 für Stromkreis bei <= 440 V - 25 A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V - 9 A 60 °C) "AC" AC-3e für Stromkreis bei <= 440 V
- Zusammensetzung des Kontaktpols: 3 NO
- Kompatibilität der Kontakte: M4
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Bemessungs-Stoßspannung: 6 kV gemäß IEC 60947
Schneider TeSys LC1D Schütz 3P 9A AC3 110 V AC LC1D09F7
34,82 €
inkl. MwSt.
34,82 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 36
: 1
Häufig zusammengekauft
LC1D09BD ist ein kompaktes 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen. Nennleistung 9 A AC-3 4 kW bei 400 V, mit Spule 24 V DC und Hilfskontakten 1NO+1NC. Kann dank des zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
Vorteile:
- Kompaktes Produkt, 45 mm breit, für DIN-Schiene und Schalttafelmontage.
- Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu Spulen- und Hilfskontaktanschlüssen von vorne.
- Ausgestattet mit einer 24-V-Gleichstromspule zur einfachen Integration in alle Steuersysteme.
- Mit 2 integrierten 1NO+1NC-Hilfskontakten.
- Hohe elektrische Belastbarkeit, garantiert für 2 Millionen Zyklen bei 9 A AC-3 440 V
Nennbetriebsspannung
- <= 690 V "AC" 25...400 Hz Stromkreis
- <= 300 V DC Stromkreis
Nennbetriebsstrom
- 9 A 60 °C) "AC" AC-3 für Stromkreis bei <= 440 V
- 25 A 60 °C) AC-1 "AC" für Stromkreis bei <= 440 V
- 9 A 60 °C) AC-3e "AC" für Stromkreis bei <= 440 V
Motorleistung:
- 2,2 kW bei 220...230 V "AC" "50/60 Hz" (AC-3)
- 4 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3)
- 4 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)
- 2,2 kW bei 400 V 'AC' '50/60 Hz' (AC-4)
- 2,2 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 4 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 4 kW bei 415...440 V "AC" "50/60 Hz" (AC-3e)
- 5,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e)
Motorleistung in hp
- 1 PS bei 230/240 V für 1-Phasen-Motoren" AC" "50/60 Hz"
- 2 PS bei 200/208 V für 3 Motorphasen" AC" "50/60 Hz"
- 2 PS bei 230/240 V für 3-Phasen-Motoren" AC" "50/60 Hz"
- 5 PS bei 460/480 V für 3-Phasen-Motoren" AC" "50/60 Hz"
- 7,5 PS @ 575/600 V für 3-Phasen-Motoren" AC" "50/60 Hz"
- 0,33 PS bei 115 V für 1-Phasen-Motoren" AC" "50/60 Hz"
Konventioneller thermischer Strom im Freien
- 25 A bei <60 °C pro Stromkreis
- 10 A bei <60 °C für den Signalkreis
Nennschließkraft
- 250 A bei 440 V für Stromkreis nach IEC 60947
- 140 A AC für Signalisierungsschaltung nach IEC 60947-5-1
- 250 A DC pro Meldekreis nach IEC 60947-5-1
Bemessungs-Kurzzeitstromfestigkeit
- 105 A bei <40 °C - 10 s für Stromkreis
- 210 A bei <40 °C - 1 s für den Stromkreis
- 30 A bei <40 °C - 10 min für Stromkreislauf
- 61 A bei <40 °C - 1 min für Stromkreis
- 100 A - 1 s pro Meldekreis
- 120 A - 500 ms pro Meldekreis
- 140 A - 100 ms pro Meldekreis
Zugehörige Sicherungslehre
- 10 A gG für Signalisierungsschaltung nach IEC 60947-5-1
- 25 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis
- 20 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis
Verlustleistung pro Pol
- 1,56 W AC-1
- 0,2 W AC-3
- 0,2 W AC-3e
Bemessungsisolationsspannung
- 690 V nach IEC 60947-4-1 Stromkreis
- 600 V CSA-zertifiziert Stromkreis
- 600 V UL-zertifiziert Stromkreis
- 690 V nach IEC 60947-1 Signalisierungsschaltung
- 600 V CSA-zertifizierter Signalkreis
- 600 V UL-zertifizierter Signalisierungskreis
Abmessungen und Gewicht
- Höhe: 77 mm
- Breite: 45 mm
- Tiefe: 86 mm
- Gewicht: 320 Gramm
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
