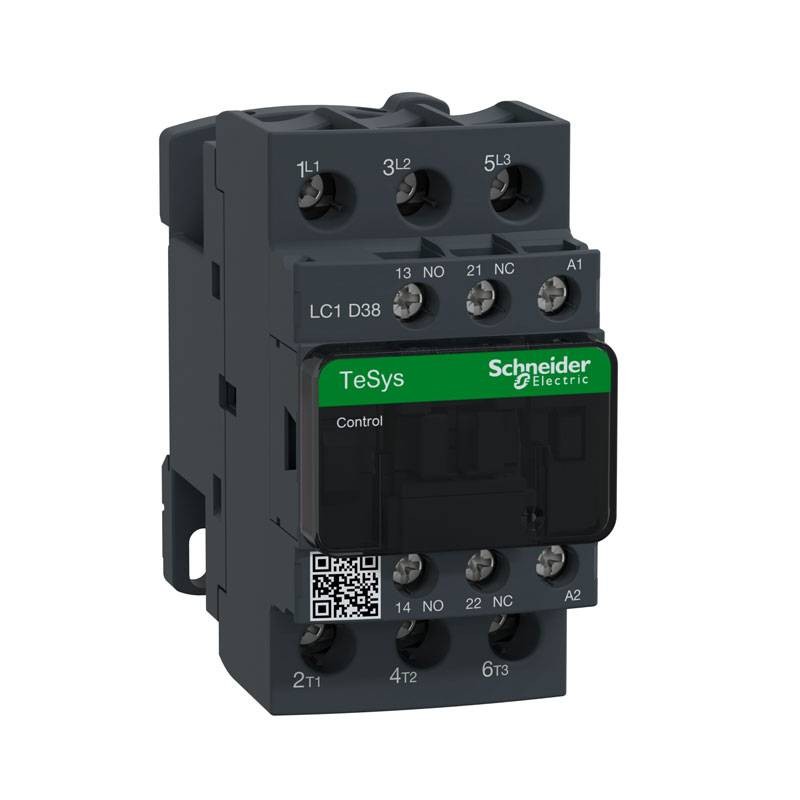

Schneider TeSys LC1D Schütz 3P 38A AC3 220V AC LC1D38M7
SNR LC1D38M7
3389110352320
Schneider TeSys LC1D Schütz mit den folgenden Merkmalen:
- Anzahl der Pole: 3
- Bemessungsbetriebsspannung Ue: <= 690 V "AC" 25...400 Hz Stromkreis - <= 300 V DC Stromkreis
- Konventioneller offener thermischer Strom: 10A bei <60 °C für den Signalkreis - 50A bei <60 °C für den Leistungskreis
- Art des Steuerkreises: AC bei "50/60 Hz
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Minimale Schaltspannung: 17V für den Signalkreis
- Mindestschaltstrom: 5 mA pro Meldekreis
Schneider TeSys LC1D Schütz 3P 38A AC3 220V AC LC1D38M7
137,48 €
inkl. MwSt.
137,48 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 11
: 2
Häufig zusammengekauft
Vorteile:
- TeSys D Schütz, 3-polig (3NO), für Motorsteuerungsanwendungen bis 38 A/690V AC-3 (18,5 kW bei 400 V)
- Verfügt über eine 220V AC-Spule 50/60 Hz, integrierte Hilfskontakte 1NO+1NC (Spiegel NC zertifiziert), Anschluss über Schraubklemmen
- Für Betriebsgeschwindigkeiten bis zu 3600 Zyklen/Stunde und Umgebungen bis zu 60°C
- Hohe Zuverlässigkeit und Langlebigkeit
- Kompakt (45mm breit), Montage auf DIN-Schiene oder Schraubbefestigung
- Zertifiziert nach verschiedenen Normen (IEC, UL, CSA, CCC, EAC), Green Premium Compliance (RoHS/REACh)
Nennbetriebsspannung
- <= 690 V 'AC' 25...400 Hz Stromkreis
- <= 300 V DC Stromkreis
Nennbetriebsstrom
- 50 A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V
- 38 A 60 °C) AC-3 "AC" für Stromkreis bei <= 440 V
- 38 A 60 °C) AC-3e "AC" für Stromkreis bei <= 440 V
Motorleistung:
- 18,5 kW bei 500 V "AC" "50/60 Hz" (AC-3)
- 18,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW bei 400 V 'AC' '50/60 Hz' (AC-4)
- 18,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3)
- 9 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3)
- 18,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3)
- 18,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e)
- 18,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e)
- 18,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 9 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 18,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e)
Motorleistung in hp
- 10 PS bei 230/240 V für 3-Phasen-Motoren" AC" "50/60 Hz"
- 10 PS bei 200/208 V für 3 Motorphasen" AC" "50/60 Hz"
- 5 PS bei 240 V für 1-Phasen-Motoren" AC" "50/60 Hz"
- 20 PS bei 480 V für 3-Phasen-Motoren" AC" "50/60 Hz"
- 25 PS bei 600 V für 3-Phasen-Motoren" AC" "50/60 Hz"
Konventioneller thermischer Strom im Freien
- 10 A bei <60 °C pro Meldekreis
- 50 A bei <60 °C für den Stromkreis
Nennschließkraft Irms:
- 140 A "AC" für Signalisierungsschaltung nach IEC 60947-5-1
- 250 A DC pro Meldekreis nach IEC 60947-5-1
- 550 A bei 440 V für IEC 60947-konforme Stromkreise
Bemessungs-Kurzzeitstromfestigkeit
- 60 A bei <40 °C - 10 min für den Stromkreis
- 430 A bei <40 °C - 1 s für Stromkreislauf
- 150 A bei <40 °C - 1 min für Stromkreislauf
- 310 A bei <40 °C - 10 s für Stromkreis
- 100 A - 1 s pro Meldekreis
- 120 A - 500 ms pro Meldekreis
- 140 A - 100 ms pro Meldekreis
Zugehörige Sicherungslehre
- 10 A gG für Signalisierungsschaltung nach IEC 60947-5-1
- 63 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis
- 63 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis
Bemessungsisolationsspannung
- 600 V CSA-zertifiziert Stromkreis
- 600 V UL-zertifiziert Stromkreis
- 690 V nach IEC 60947-1 Signalisierungsschaltung
- 600 V CSA-zertifizierter Signalisierungskreis
- 600 V UL-zertifizierter Signalisierungskreis
- 690 V nach IEC 60947-4-1 Stromkreis
Merkmale:
- Mechanische Lebensdauer: 15 McZyklen
- Art des Steuerkreises: AC bei "50/60 Hz
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Mechanisch gekoppelter Typ: 1 NO + 1 NC gemäß IEC 60947-5-1
- Mindestschaltspannung: 17 V pro Meldekreis
- Mindestschaltstrom: 5 mA pro Meldekreis
- Isolationswiderstand: > 10 MOhm pro Signalkreis
- Abmessungen: Höhe 85 mm - Breite 45 mm - Tiefe 92 mm
- Gewicht: 380 Gramm
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
