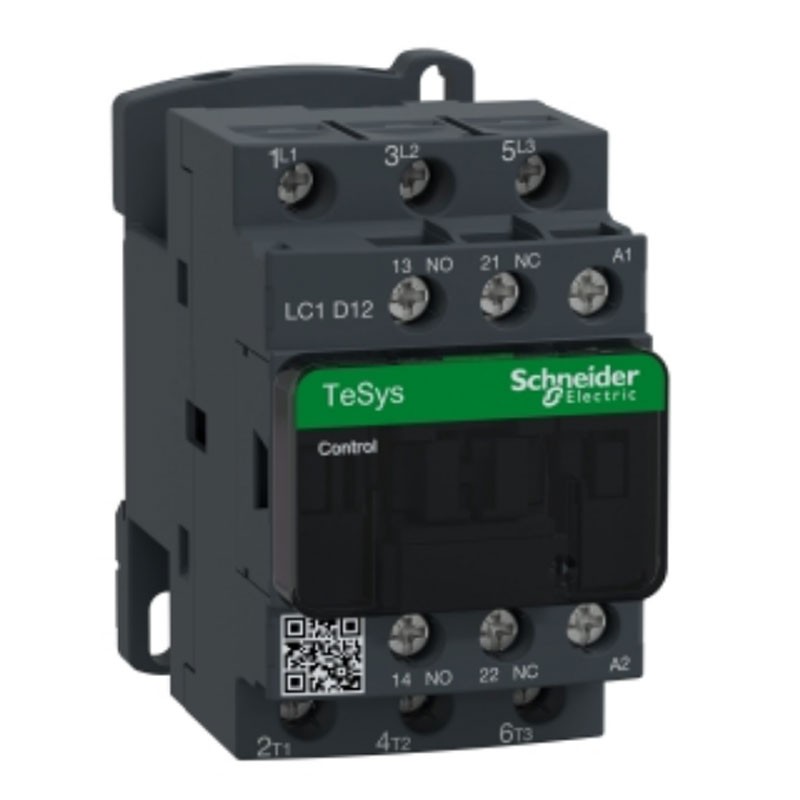

Telemecanique TeSys Schütz LC1D 12A 3P 220VAC LC1D12M7
SNR LC1D12M7
3389110349276
Schneider TeSys LC1D Schütz mit den folgenden Merkmalen:
- Anzahl der Pole: 3
- Nennbetriebsspannung Ue:<= 690 V DC 25...400 Hz Stromkreis - <= 300 VDC Stromkreis
- Konventioneller offener thermischer Strom: 25 A bei <60 °C für den Signalkreis - 10 A bei <60 °C für den Leistungskreis
- Art des Steuerkreises: Wechselstrom bei "50/60 Hz"-Normen
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Mindestschaltspannung: 17 V für die Signalisierungsschaltung
- Mindestschaltstrom: 5 mA pro Meldekreis
Telemecanique TeSys Schütz LC1D 12A 3P 220VAC LC1D12M7
42,01 €
inkl. MwSt.
42,01 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 36
: 2
Häufig zusammengekauft
LC1D12M7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 5,5 kW bei 400 V. Er verfügt über eine 220V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
Nennbetriebsstrom:
- 25 A 60 °C) "AC" AC-1 für Stromkreis bei <= 440 V
- 12 A 60 °C) AC-3 "AC" für Stromkreis bei <= 440 V
- 12 A 60 °C) AC-3e für Stromkreis bei <= 440 V
Motorleistung
- 3 kW bei 220...230 V "AC" "50/60 Hz" (AC-3)
- 5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3)
- 7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3)
- 3,7 kW bei 400 V 'AC' '50/60 Hz' (AC-4)
- 3 kW bei 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW bei 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW bei 415...440 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW bei 500 V 'AC' '50/60 Hz' (AC-3e)
- 7,5 kW bei 660...690 V 'AC' '50/60 Hz' (AC-3e)
Motorleistung in hp
- 0,5 PS bei 115 V für 1 Motor Phase "AC" "50/60 Hz" Motoren
- 2 PS bei 230/240 V für 1-Phasen-"AC"-Motoren "50/60 Hz".
- 3 PS bei 200/208 V für 3-phasige "AC"-Motoren "50/60 Hz".
- 3 PS bei 230/240 V für 3-phasige "AC"-Motoren "50/60 Hz" 3-phasig
- 7,5 PS bei 460/480 V für 3-phasige "AC"-Motoren "50/60 Hz" 3-phasig
- 10 PS bei 575/600 V für 3-phasige "AC"-Motoren "50/60 Hz".
Nennschaltvermögen Irms:
- 250 A bei 440 V für Stromkreis nach IEC 60947
- 140 A "AC" für Signalisierungsschaltung nach IEC 60947-5-1
- 250 A DC für Meldestromkreis nach IEC 60947-5-1
Bemessungs-Kurzzeitstromfestigkeit (ICW)
- 105 A bei <40 °C - 10 s für Stromkreis
- 210 A bei <40 °C - 1 s für den Stromkreis
- 30 A bei <40 °C - 10 min für Stromkreislauf
- 61 A bei <40 °C - 1 min für Stromkreis
- 100 A - 1 s pro Meldekreis
- 120 A - 500 ms pro Meldekreis
- 140 A - 100 ms pro Meldekreis
Zugehörige Sicherungslehre
- 10 A gG für Signalisierungsschaltung nach IEC 60947-5-1
- 40 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis
- 25 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis
Bemessungsisolationsspannung
- 690 V nach IEC 60947-4-1 Stromkreis
- 600 V CSA-zertifiziert Stromkreis
- 600 V UL-zertifiziert Stromkreis
- 690 V nach IEC 60947-1 Signalisierungsschaltung
- 600 V CSA-zertifizierter Signalkreis
- 600 V UL-zertifizierter Signalisierungskreis
Mechanische Robustheit:
- Schaltschütz offen (2 Gn, 5...300 Hz)
- Schütz geschlossen (4 Gn, 5...300 Hz)
- Schütz stößt an (10 Gn für 11 ms)
- Schocks bei geschlossenem Schütz (15 Gn für 11 ms)
Andere Merkmale:
- Mechanische Lebensdauer: 15 Mc-Zyklen
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Hilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1- Spiegelkontakttyp 1 NC nach IEC 60947-4-1
- Frequenz der Umlaufsignalisierung: 25...400 Hz
- Isolationswiderstand: > 10 MOhm pro Signalkreis
- Schutzart IP: IP20 Frontseite gemäß IEC 60529
- Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 86 mm
- Zulässige Temperatur in der Nähe des Geräts: -40/+60 °C - 60...70 °C mit Derating
- Betriebshöhe: 0...3000 m
- Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1
- Feuerbeständigkeit: V1 nach UL 94
- Gewicht: 0,325 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
