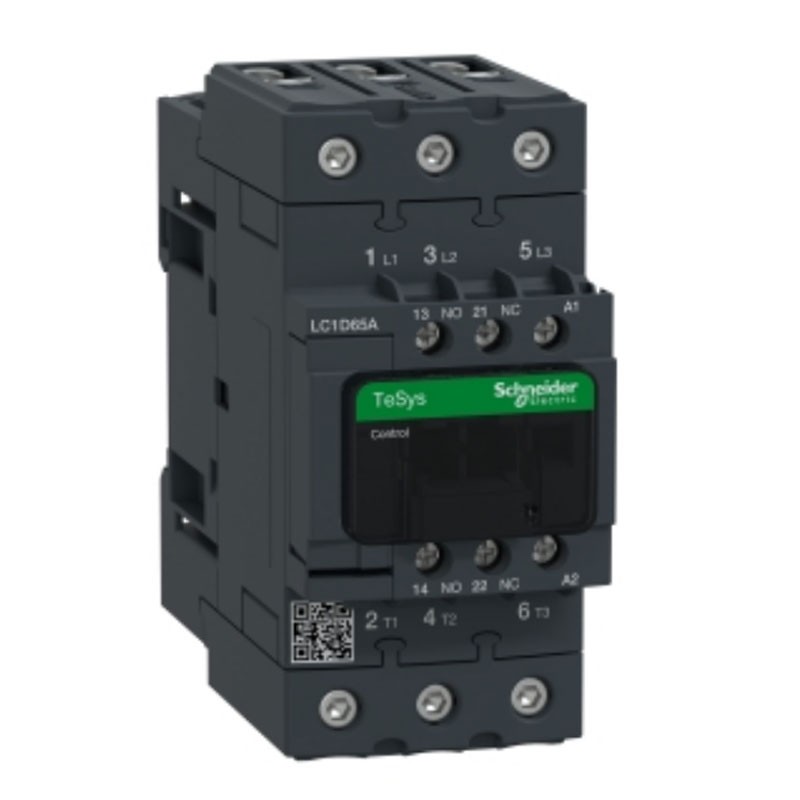

LC1D65AM7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 30 kW bei 400V.



Es verfügt über eine 220V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Er ist kompakt, wird auf einer DIN-Schiene montiert und garantiert hohe Zuverlässigkeit und Langlebigkeit. Er ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).



Vorteile:

• Kompaktes Produkt, 55 mm breit, für DIN-Schienen- und Schalttafeleinbau
• Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu den Spulen- und Hilfskontaktanschlüssen von vorne
• Ausgestattet mit einer 220 V AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kann
• Ausgestattet mit 2 integrierten Hilfskontakten 1NO+1NC
• Hohe elektrische Lebensdauer, garantiert für 1,6 Millionen Zyklen bei 50 A AC-3 440 V
• Umweltfreundliche Produktleistung




Motorleistung KW:

• 11 kW bei 400 V AC 50/60 Hz (AC-4)
• 18,5 kW bei 220...230 V AC 50/60 Hz (AC-3)
• 30 kW bei 380...400 V AC 50/60 Hz (AC-3)
• 37 kW bei 500 V AC 50/60 Hz (AC-3)
• 37 kW bei 660...690 V AC 50/60 Hz (AC-3)
• 18,5 kW bei 220...230 V AC 50/60 Hz (AC-3e)
• 30 kW bei 380...400 V AC 50/60 Hz (AC-3e)
• 37 kW bei 500 V AC 50/60 Hz (AC-3e)
• 37 kW bei 660...690 V AC 50/60 Hz (AC-3e)



Motorleistung in hp:

• 40 PS bei 460/480 V für 3-Phasen-AC 50/60 Hz-Motoren
• 5 PS bei 115 V für 1-Phasen-AC-Motoren 50/60 Hz
• 10 PS bei 230/240 V für 1-Phasen-Wechselstrommotoren 50/60 Hz
• 20 PS bei 200/208 V für 3-Phasen-Wechselstrommotoren 50/60 Hz
• 20 PS bei 230/240 V für 3-Phasen-Wechselstrommotoren 50/60 Hz
• 50 PS bei 575/600 V für 3-Phasen-Wechselstrommotoren 50/60 Hz



Konventioneller thermischer Strom in freier Luft:

• 10A bei <60 °C pro Signalkreis
• 80A bei <60 °C für den Leistungskreis




Nennschließleistung Irms:

• 140 A AC für Meldestromkreis nach IEC 60947-5-1
• 250 A DC für Meldestromkreis nach IEC 60947-5-1
• 1000 A bei 440 V für Leistungsstromkreis nach IEC 60947




Bemessungs-Kurzzeitstromfestigkeit ICW:

• 520 A bei <40 °C - 10 s für den Leistungsstromkreis
• 900 A bei <40 °C - 1 s für Leistungsstromkreis
• 110 A bei <40 °C - 10 min für Leistungsstromkreis
• 260 A bei <40 °C - 1 min für Leistungskreis
• 100 A - 1 s pro Meldekreis
• 120 A - 500 ms pro Meldestromkreis
• 140 A - 100 ms pro Meldestromkreis



Zugehörige Sicherungslehre

• 10 A gG für Meldestromkreis nach IEC 60947-5-1
• 125 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis
• 125 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis



Bemessungsisolationsspannung

• 600 V CSA-zertifiziert Stromkreis
• 600 V UL-zertifiziert Leistungsstromkreis
• 690 V gemäß IEC 60947-1 Signalisierungsstromkreis
• 600 V CSA-zertifizierter Signalisierungsstromkreis
• 600 V UL-zertifizierter Signalstromkreis
• 690 V nach IEC 60947-4-1 Stromkreis




Anschlüsse - Klemmen

• Steuerkreis Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• Steuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• Steuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• Steuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• Steuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: fest ohne Kabelende
• Steuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: massiv ohne Kabelende
• EverLink-Verbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• EverLink-Steckverbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• EverLink-Steckverbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• EverLink-Steckverbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• EverLink-Steckverbinder für BTR-Schrauben Stromkreis: 1 1...35 mm² - Kabelsteifigkeit: massiv ohne Kabelende
• EverLink-Verbinder für BTR-Schrauben Stromkreis: 2 1...25 mm² - Kabelsteifigkeit: massiv ohne Kabelende



Anzugsdrehmoment:

• Steuerkreis: 1,7 Nm - bei EverLink-Verbindern für BTR-Schrauben - mit Schlitzschraubendreher Ø 6 mm
• Steuerkreis: 1,7 Nm - bei EverLink-Anschlüssen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2
• Stromkreis: 8 Nm - an EverLink-Verbindern für BTR-Schrauben - Kabel 25...35 mm² Sechskant 4 mm
• Leistungskreis: 5 Nm - an EverLink-Verbindern für BTR-Schrauben - Kabel 1...25 mm² Sechskant 4 mm
• Steuerkreis: 1,7 Nm - an EverLink-Verbindern für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2
• Stromkreis: 2,5 Nm - an EverLink-Verbindern für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2




Mechanische Robustheit:

• Schütz Vibration offen (2 Gn, 5...300 Hz)
• Schütz geschlossen Schwingung (4 Gn, 5...300 Hz)
• Schützstöße geschlossen (15 Gn für 11 ms)
• Schützstöße offen (10 Gn für 11 ms)



Eigenschaften:

• Mechanische Lebensdauer: 6 McZyklen
• Art des Steuerkreises: AC bei 50/60 Hz
• Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
• Hilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakttyp 1 NC nach IEC 60947-4-1
• Frequenz des Signalisierungskreises: 25...400 Hz
• Mindestschaltspannung: 17 V pro Meldestromkreis
• Mindestschaltstrom: 5 mA je Meldestromkreis
• Isolationswiderstand: > 10 MOhm je Meldestromkreis
• IP-Schutzart: IP20 Frontseite gemäß IEC 60529
• Kontaktverträglichkeit M2
• Schutzbereich Con
• Bemessungsschaltvermögen: 1000 A bei 440 V pro Stromkreis gemäß IEC 60947
• Mittlere Impedanz: 1,5 mOhm 50 Hz - Ith 80 A pro Leistungsstromkreis
• Verlustleistung pro Pol: 9,6 W AC-1, 6,3 W AC-3, 6,3 W AC-3e
• Verschmutzungsgrad: 3
• Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947
• Spulentechnologie: ohne integriertes Schutzbeschaltungsmodul
• Sicherheitsniveau: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1
• Maximale Spieldauer: 3600 Zyklen/h bei <60 °C
• Anlaufleistung in VA: 140 VA 60 Hz 0,75 20 °C) - 160 VA 50 Hz 0,75 20 °C)
• Halteleistungsaufnahme in VA: 13 VA 60 Hz 0,3 20 °C) - 15 VA 50 Hz 0,3 20 °C)
• Wärmeabgabe: 4...5 W bei 50/60 Hz
• Betriebszeit: 4...19 ms Öffnen - 12...26 ms Schließen
• Nichtüberschneidungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer
• Montage: Schiene - Platte
• Zulässige Temperatur in der Nähe des Gerätes: -40/+60 °C, -60/+70 °C mit Derating
• Betriebshöhe: 0...3000 m
• Feuerbeständigkeit: 850 °C nach IEC 60695-2-1
• Feuerbeständigkeit: V1 nach UL 94
• Schutzart IP: IP20 Frontseite entspricht IEC 60529
• Schutzbehandlung: TH in Übereinstimmung mit IEC 60068-2-30
• Klimaversiegelung: Entspricht IACS E10 bei feuchter Hitze, entspricht IEC 60947-1 Anhang Q Kategorie D bei feuchter Hitze
• Abmessungen: Höhe 122 mm - Breite 55 mm - Tiefe 120 mm
• Gewicht 860 Gramm
