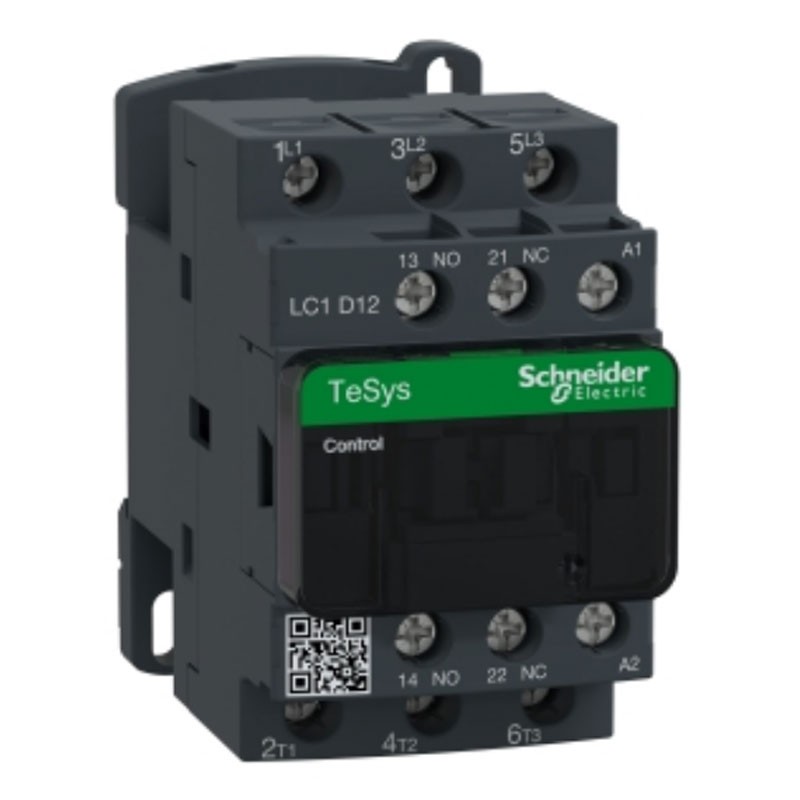

Telemecanique TeSys LC1D 3P 12A 48VAC Schütz LC1D12E7
SNR LC1D12E7
3389110349191
Schneider TeSys LC1D Telemecanique-Schütz mit den folgenden Merkmalen:
- Bemessungsbetriebsspannung [Ue]: <= 690 V "AC" 25...400 Hz Stromkreis, <= 300 V DC Stromkreis
- Schützanwendung: Motorsteuerung - ohmsche Last
- Pole: 3
- Steuerspannung: 48V "AC" "50/60 Hz
- Kompatibilitätscode LC1D
- Kontaktaufbau Pol 3 NO
- Kontaktkompatibilität M2
- Schutzumfang: Mit
- Konventioneller thermischer Leerlaufstrom [Ith]: 25 A bei <60 °C für den Leistungskreis - 10 A bei <60 °C für den Signalkreis
- Bemessungsschaltvermögen: 250 A bei 440 V für Stromkreis nach IEC 60947
- Mittlere Impedanz: 2,5 mOhm "50 Hz" - Ith 25 A für Stromkreis
- Überspannungskategorie: Acti9 VigiARC iC40
- Verschmutzungsgrad: 3
Telemecanique TeSys LC1D 3P 12A 48VAC Schütz LC1D12E7
45,19 €
inkl. MwSt.
45,19 €
inkl. MwSt.
inkl. MwSt.
-20€
EXTRA
Gutschein zur Kasse hinzufügen
Aktion für eine begrenzte Zeit gültig
Verfügbare Artikel: 3
: 2
Häufig zusammengekauft
LC1D12E7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 5,5 kW bei 400 V. Er verfügt über eine 48V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
Vorteile:
- Kompaktes Produkt, 45 mm breit, für DIN-Schiene und Schalttafeleinbau
- Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu Spulen- und Hilfskontaktanschlüssen von vorne
- Ausgestattet mit einer 48-V-AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kann
- Ausgestattet mit 2 integrierten Hilfskontakten 1NO+1NC
- Hohe elektrische Lebensdauer, garantiert für 1,6 Millionen Zyklen bei 25 A AC-3 440 V
- Umweltfreundliche Produktleistung
Weitere technische Merkmale:
- Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947
- Mechanische Lebensdauer: 15 Mccycles
- Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Hilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC gemäß IEC 60947-5-1, Spiegelkontakttyp 1 NC gemäß IEC 60947-4-1
- Frequenz des Signalkreises: 25...400 Hz
- Mindestschaltspannung: 17 V pro Meldekreis
- Schutzart IP: IP20 Frontseite nach IEC 60529
- Schutzgrad: TH gemäß IEC 60068-2-30
- Mindestschaltstrom: 5 mA pro Meldekreis
- Isolationswiderstand: > 10 MOhm pro Signalkreis
- Überlappungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer
- Zulässige Temperatur in der Nähe des Geräts: -40/+60 °C, -60/+70 °C mit Derating
- Betriebshöhe: 0...3000 m
- Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1
- Feuerbeständigkeit: V1 nach UL 94
- Abmessungen: Höhe 77 mm - Breite 45 mm - Tiefe 86 mm
- Gewicht: 0,325 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
